日本財団図書館（電子図書館）　平成17年度　情報統合化による相手船動静監視システムの開発研究　報告書

評価手順書

（拡大画面：206KB）

（拡大画面：134KB）

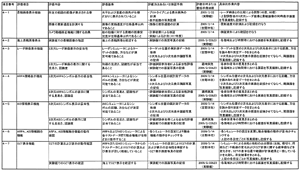

各種動作制御およびパラメータ設定機能チェックリスト

	項目	内容	動作確認結果	備考
景観画像表示画面	本画面の表示動作モード	レーダ画像と景観画面に関する表示動作モードの設定	良
	レンジ設定	本画面のレーダ映像のレンジ設定とともに、主レーダのレンジ設定	良
	レーダ映像および各マーカ類の表示設定	レーダ映像表示のON/OFFならびに各種マーカ類の表示制御	良
	ARPAターゲットの単独補足および単独消去	付属しているマウスによる、主レーダでのARPA単独補足／解除機能。	良
レーダ画像収録用PC表示画面	レーダの送信／スタンバイ制御	空中線の回転を含めた主レーダの送信／スタンバイ制御	未確認	実船装備後に確認
レーダ画像収録用PC表示画面	ARPAターゲットの全消去	主レーダのARPAターゲットの全消去	良
操作用PC表示画面	カメラ動作制御	3台のカメラのそれぞれに対する各種動作設定	未確認	実船装備後に確認
	GPS位置補正量の設定	GPS位置補正量の設定	未確認	実船装備後に確認
	ARPAとAISシンボル融合機能制御	両シンボル融合のON/OFFと各種融合条件の設定	未確認	実船装備後に確認
	記録機能制御	景観画像の記録間隔設定および各種データ記録開始／終了制御	記録動作は確認	連続再生機能は未確認
	再生機能制御	各種データの再生期間および再生速度の設定	再生機能の一部は確認	連続再生機能は未確認

＜OZT計算および表示機能＞

　自船および他船の航行シミュレーションシナリオによりOZT表示機能の動作確認を行なう。

・全航（反航、横切、同航が同時に存在）の場合のシミュレーションを行なう。具体的には相手船の船速は10ノット一定とし、船首方位は一定、距離誤差（航行に関する誤差を距離に対する誤差確率としたもの）を10%として、自船の船速をそれぞれ8、12ノットと変化させシミュレーションを行なう。

　各船の航行関係は以下のとおりである。
