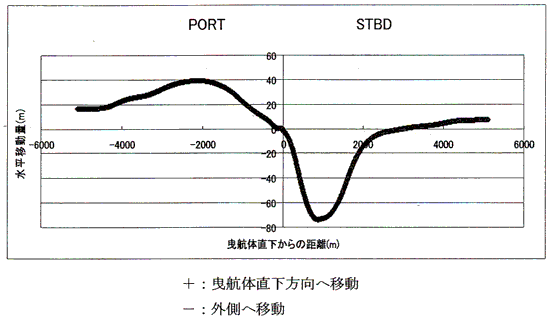

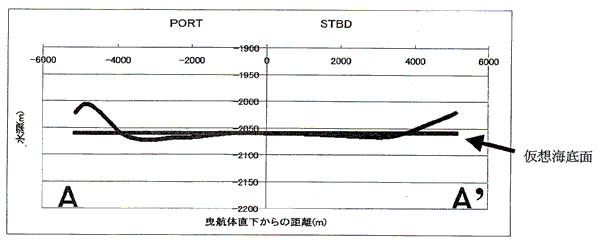

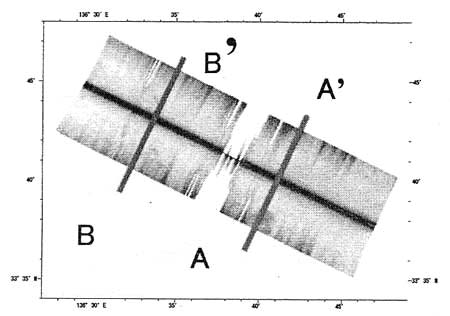

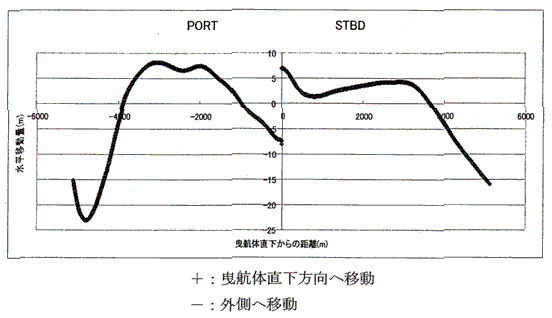

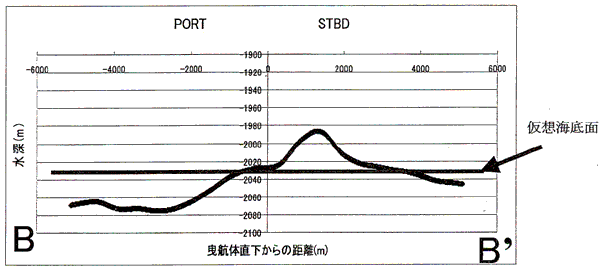

検討したのは図15におけるA-A'及びB-B'断面である。A，Bそれぞれの断面および移動量を図16から図19に示す。

　

　

　

　

　

　地形歪み除去による水平方向の移動は、探査幅の外側より直下近傍の方が大きくなる。このため、直下近傍にある泥火山は、探査幅の外側にある泥火山より移動量が大きい。

　研究対象エリアの画像データは2469pixel×2498lineである。これを縮尺1/10万、300dpi出力した場合には1pixelの大きさ：約8.47mとなり、第7熊野海丘を例にすると外側へ8ピクセル移動したことになる。現実としてこれらの移動量を画像で判断するのは困難である。
