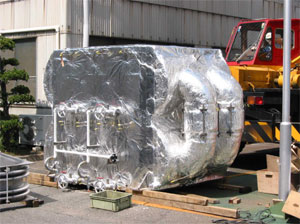

図1.3-5 熱交換器完成写真（断熱施工状態）
表1.3-1 細管型熱交換器性能
|
温度効率
％ |
空気側圧損率
％ |
ガス側圧損率
％ |
設計値 |
75 |
3 |
4 |
実機試験結果 |
75.6 |
2.2 |
3.2 |
|
表1.3-2 プレートフィン型熱交換器性能
|
温度効率
％ |
空気側圧損率
％ |
ガス側圧損率
％ |
設計値 |
75 |
3 |
4 |
実機試験結果 |
77.2 |
2.0 |
3.4 |
|
表1.3-3 プレートフィン型熱交換器の運転実績
項目 |
起動回数
［回］ |
サイクル回数
［回］ |
負荷運転時間
［Hr］ |
第2回耐久試験※1 |
68 |
600 |
270 |
第3回耐久試験 |
43 |
788 |
705 |
累計 |
111 |
1,388 |
975 |
|
※1: 平成16年3月より試験開始
細管型は第1回目の耐久試験に使用。 |

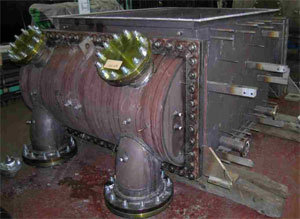

図1.3-6 細管型熱交換器上段モジュール
図1.3-7 細管型熱交換器下段モジュール
|
|
|
