みずき
重量重心計算書
（空船出港）
完成 H.16.10.27
| 項目 |
数量 |
重量（トン） |
MG（m） |
MG・Mt |
KG（m） |
KG・Mt |
| ［載荷物］
|
|
|
|
|
|
|
| 乗員 80kg |
2人 |
0.160 |
0.00 |
0.00 |
1.30 |
0.21 |
| 語り部 80kg |
0人 |
0.000 |
▲2.00 |
0.00 |
1.30 |
0.00 |
| 旅客 70kg |
0人 |
0.000 |
0.30 |
0.00 |
1.30 |
0.00 |
| 燃料 20l |
1.0 |
0.016 |
4.50 |
0.07 |
0.60 |
0.01 |
| 雑貨 |
|
0.100 |
3.50 |
0.35 |
0.60 |
0.06 |
| 載荷物合計 |
|
0.276 |
1.53 |
0.42 |
1.01 |
0.28 |
| 軽荷状態 |
|
2.501 |
0.98 |
2.45 |
0.79 |
1.97 |
| （計） |
|
2.777 |
1.03 |
2.87 |
0.81 |
2.25 |
|
みずき
重量重心計算書
（バラスト積載）
（軽荷）
完成 H.16.10.27
| 項目 |
数量 |
重量（トン） |
MG（m） |
MG・Mt |
KG（m） |
KG・Mt |
| ［載荷物］
|
|
|
|
|
|
|
| 乗員 70kg |
0人 |
0.000 |
0.00 |
0.00 |
1.30 |
0.00 |
| 語り部 70kg |
0人 |
0.000 |
▲3.00 |
0.00 |
0.80 |
0.00 |
| 旅客 70kg |
0人 |
0.000 |
0.00 |
0.00 |
0.80 |
0.00 |
| 燃料 20l |
0.0 |
0.000 |
6.00 |
0.00 |
0.80 |
0.00 |
| 雑貨 |
|
0.000 |
5.00 |
0.00 |
0.75 |
0.00 |
| 船尾固定バラスト 200kg |
1 |
0.200 |
5.00 |
1.00 |
0.30 |
0.06 |
| 載荷物合計 |
|
0.200 |
5.00 |
1.00 |
0.30 |
0.06 |
| 軽荷状態（バラスト積載前） |
|
2.301 |
0.63 |
1.45 |
0.83 |
1.91 |
| 軽荷状態（バラスト積載後）計 |
|
2.501 |
0.98 |
2.45 |
0.79 |
1.97 |
|
排水量等曲線図関係資料
単位及び記号
（1）ここに使用する単位はメートル法とする。
（2）この資料の中の記号は下記による。
記号 MID B及びMID Fの（−）記号は船体中央より船首方向を表わし、記号の無いものは船尾方向を表わす。
DRAFT(W L)・・・喫水（線図ベースラインよりの高さ）［m］
W+DW・・・海水排水量 ［t］
AWP・・・水線面積 ［m2］
TPC・・・毎糎排水トン ［t］
MIDF・・・  より浮面心までの距離 ［m］
TKM・・・基線よりメタセンターの高さ ［m］
MIDB・・・ より浮心までの距離 ［m］
KB・・・基線より浮心までの高さ ［m］
LKM・・・基線より縦メタセンターの高さ ［m］
MTC・・・毎糎トリムモーメント ［t・m］
S WET・・・浸水表面積 ［m2］
AMID・・・中央横断面積 ［m2］
CB・・・方形肥瘤係数
CP・・・柱形肥瘤係数
CV・・・水線面積肥瘤係数
CMID・・・中央横断面積肥瘤係数

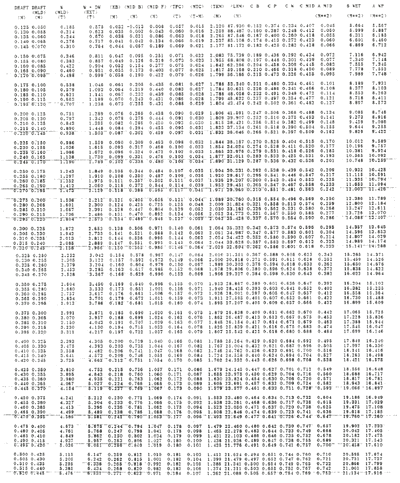

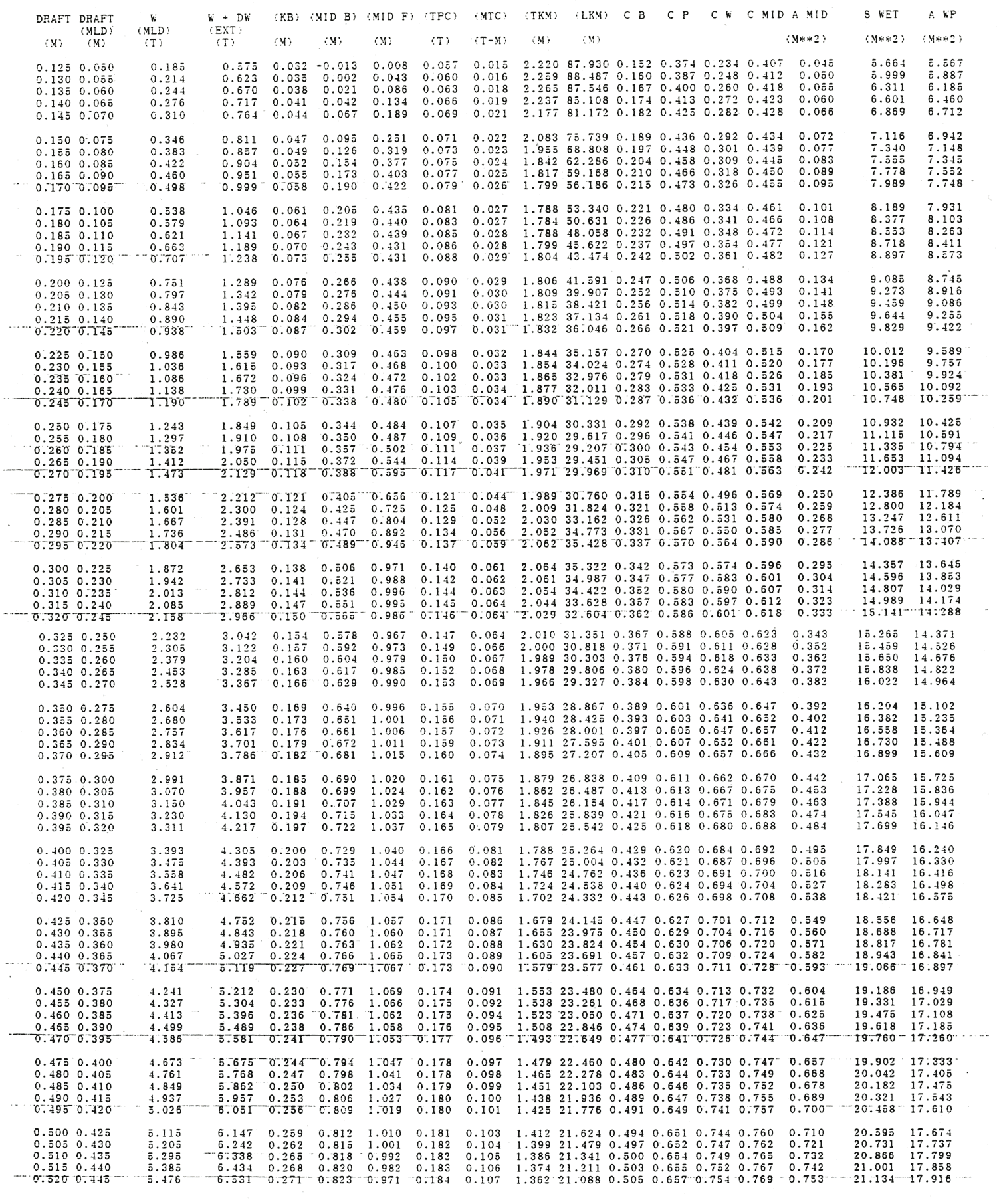

TRIM=0.00 *** HYDRO TABLE *** S.NO=NMS00161
|
（拡大画面：354KB）
|
 |
|
