帆製作要領
1. 1 帆布は合成繊維帆布（ポリエステル、JIS4号帆布）とし、幅970mm、長さ50mにて防水加工及びA反耳付とする。
裁断はできあがり寸法に対して1.8%のイセを考慮する。
1. 2 縫い合わせ
1. 2. 1 横帆（バウスプリット、フォア、メインの各セール）
帆布の幅の重ねは横帆の中心線を0反目とする。
0反目を一番表側とし1反、2反と順に裏側に重ねていく。
縫い合わせは30mmとする。
1. 2. 2 縦帆（ミズンセール）
帆布の幅の重ねはリーチからラフにむかって1反、2反と順に表側に重ねていく。
縫い合わせは30mmとする。
1. 3 ライニング
帆本体と共通の布を使用する。
フート、リーチ及びラフのライニング幅は260mmとし外縁の縫い込みは40mmとする。
ライニング布の内縁が帆布幅の耳の場合は縫い込みは無とし、耳でない場合15mmの縫い込みとする。
1. 4 テープリング
横帆・縦帆ともヘッドテープリングの幅は、約100mmとし15mmの縫い込みとする。
1. 5 各帆各隅部の処理方法
各帆の各隅部は、30mmRとする。
1. 6 パッチ
各帆の各隅部はパッチで補強する。
パッチは、帆本体と同じ布を使用する。
パッチの形状は扇形とし800mmRとする。
1. 7 ボルトロープ
ボルトロープは20φ及び30φの合成繊維索とする。
1. 7. 1 ボルトロープと帆の取付要領（P-9 参照）
ストランドを横切って針を入れ帆面に出る糸目は、ストランドとストランドの間に入る様に運針する。
1. 7. 2 各イヤリングの編み込み要領（P-9 参照）
1. 8 ハトメ（P-10 参照）
ロバンドホールは内径30mmのハトメとする。
1. 9 ロバント製作要領（P-10 参照）
ロバンドは14φ×4000合成繊維索とする。

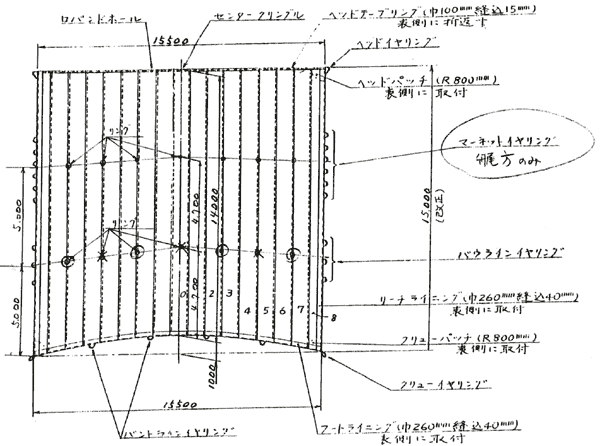

フォアセール （製作）

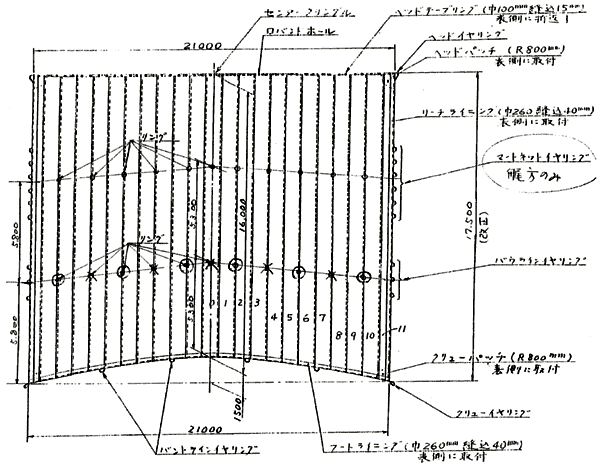

メインセール （製作）
ミズンセール （製作）
図1 ボルトロープと帆の取付要領
図2 各イヤリングの編込要領
イ）ヘッドイヤリング、ピークイヤリング及びスロートイヤリング
ロ）クリューイヤリング、シートイヤリング及びタックイヤリング
ハ）バウラインイヤリング、マーネットイヤリング及びブレイルイヤリング
図3 ハトメ
図4 ロバンド製作要領
|
