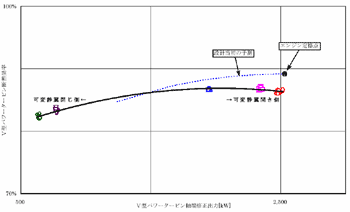

図2.2.2−4 機関作動線(3乗則ライン)上のV型パワータービン断熱効率の変化
(出力によってV型パワータービンの可変静翼角度は異なる)
(拡大画面:20KB)
2.2.2−5 V型パワータービンの可変静翼角度の変化に伴う出口ガス温度の変化
(拡大画面:22KB)
図2.2.2−6 陸上試験後のV型パワータービン各翼列

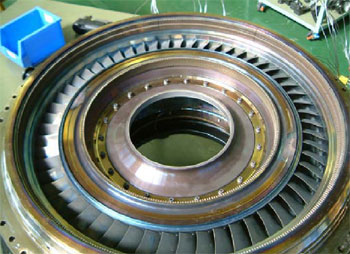

(a)第1段静翼(可変静翼)

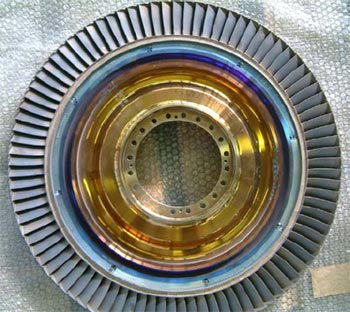

(b)第1段動翼
(c)第2段静翼
(d)第2段動
