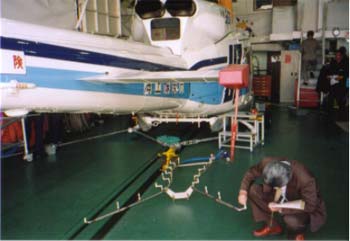

写真−IV2.1 スプレー・ブーム （ノズルを含む）

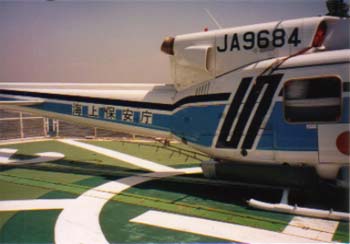

写真−IV.2.2 スプレー・ブーム （機体取り付け）

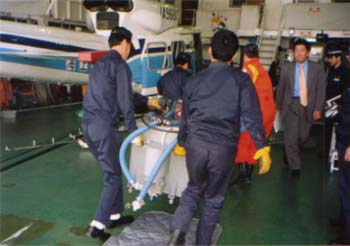

写真−IV.2.3 油分散剤タンク （タンク・アッシィ）

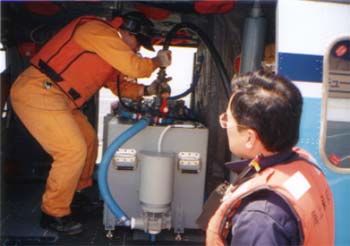

写真−IV.2.4 油分散剤タンク （機体取り付け）
（3）機能概要
本装置はDC28Vの電圧が供給されると、サーキット・ブレーカを経由してコントローラー（写真参照）に電源が供給される。
コントローラーには送電回路があり、電源スイッチを“ON”にするとロータリー・スイッチ（油分散剤散布量調整スイッチ）に電力が供給され、LO、MED、HIの3段階の散布レベル（流量）に調整することができる。
油分散剤を約406リットル使用すると、液体レベルセンサーが残量を感知し、コントローラーにある【FAULT EMPTY】灯（低レベル注意灯）を点灯させる。この【FAULT EMPTY】灯が点灯するとポンプは停止し、自動的に散布作業を停止する。
写真−IV.2.5 コントローラー詳細
（4）特徴
〔1〕油分散剤タンクが客室内に装備されるため、機外への張り出しがない。
〔2〕スプレー・ブーム部の張り出しは、散布作業に差し支えない範囲で最低限に抑えている。
〔3〕スプレー・ブーム部は、エマージェンシー・フロート拡張時に邪魔にならない様な取り回しになっている。
〔4〕同様に、スプレー・ブーム部は係留時においても邪魔とならない取り回しになっている。
〔5〕油分散剤散布量は、3段階（LO、MED、HI）に調節可能である。
分散剤散布終了後にはポンプが自動停止すると共に、コントローラーの【FAULT EMPTY】灯が点灯し、油分散剤が無くなったことを知らせる。
（5）操作方法
本装置の電源は、既存映像伝送システム（TV装置）の機内電源系統を利用してDC28Vを供給することにより作動するものであり、装備された各サーキット・ブレーカを【IN】にした後、コントローラーの電源スイッチを【ON】にする事により作動させることができる。
又、散布量調節スイッチを所望の位置にセットすることで、油分散剤の散布が行える。
（6）主要諸元
〔1〕タンク容量・・・420リットル（110ガロン）
〔2〕使用可能油分散剤・・・約406リットル
〔3〕使用可能時間・・・2分50秒（136リットル／分にて）
〔4〕タンク重量・・・65.5kg（144ポンド）
〔5〕ブーム重量・・・8.2kg（18ポンド）
〔6〕消費電流・・・DC28V／40[A]
|
