2）配管

・配管径

　

原水取水配管	200mm
処理水配管	200mm
逆洗水配管	150mm

　

・配管長さ

　

原水取水配管	12m
処理水配管	228m
逆洗水配管	55m

　

・配管の厚さ

　

原水取水配管	3.0mm
処理水配管	3.0mm
逆洗水配管	5.0mm

　

・材質

　

原水取水配管	STK400
処理水配管	SGP
逆洗水配管	SGP

　

　

3）水域閉鎖シート

・テンション部材：

ポリエステル　t1.8×w50ベルト2本

　

・カーテン部材：

ポリエステル織布＃300

　

・アンカーロープ部材：

ワイヤーロープφ12.0mm　G種JIS6×24（JIS4号）

　

・フロート部材：

発泡材フロートφ300mm

　

・アンカーブロック：

0.6m×0.6m×0.5m

空中重量　414kgf

　

4）受電設備

・受電電力

　

三相200V

40kw

60Hz

　

・設備類

　

低圧引込柱

低圧受電盤

メーター

配線

　

　現地に設置した実証システム本体の外観を写真5－1～5－10に示す。

　

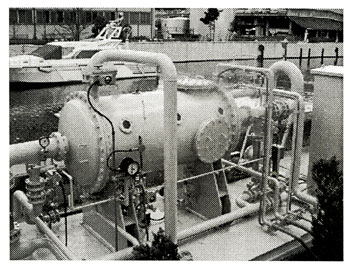

写真5－1 実証システム本体の外観

　

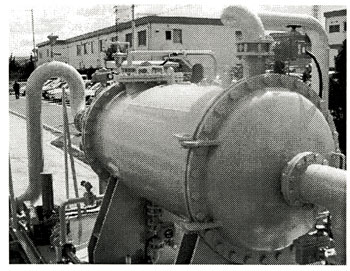

写真5－2 実証システム本体の外観
