・設計外力

　

　

・各部応力

　

　

・各部材仕様の確認

　

1. テンション部材

　ポリエステル　t1.8×w50ベルトを2本使用する。

　引張強度　6520.0kgf　＞必要強度　911.4kgf

2. カーテン部材

　ポリエステル織布＃300を使用する。

　引張強度　300.0kgf／3cm＞必要強度　12.3kgf／3cm

3. アンカーロープ部材

　ワイヤーロープφ12.0mm　G種（メッキ）JIS6×24（JIS4号）を使用する。

　引張強度　6720.0kgf＞必要強度　513.3kgf

4. フロート部材

　発泡材フロートφ300mmを使用する。

　浮力　35.0kgf／m＞必要浮力　8.6kgf／m

5. アンカーブロック

　アンカーブロック0.6m×0.6m×0.5m＝0.18m³を使用する。

　空中重量　414kgf　＞必要空中重量345.5kgf

　設定体積　0.18m³　＞必要体積　0.15m³

　

　図4−26に水域閉鎖シートの配置図を、図4−27に設置断面図を示す。

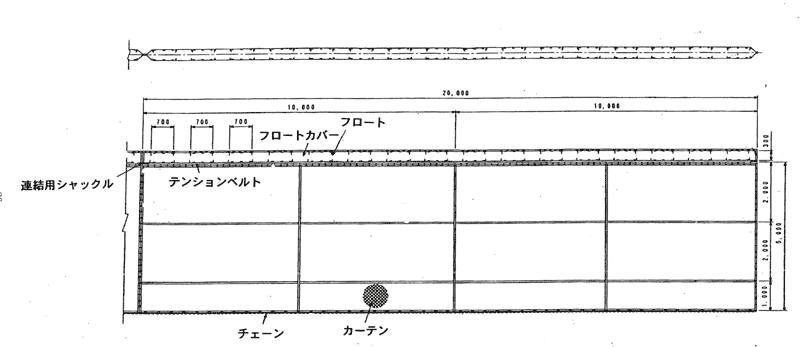

また、図4−28に水域閉鎖シートの外形図を示す。
