3.3 システムの基本仕様
システムの基本設計計算結果から、システムの基本仕様について次に示すように設定する。
・配管
直径 200mm
長さ 460m
・システム本体（ろ過装置）
（大きさ）
直径 1000mm
長さ 2000mm
台数 1台
（使用するろ材）
材質 ポリエステル短繊維
形状 円筒状
大きさ 直径6mm
長さ 6mm

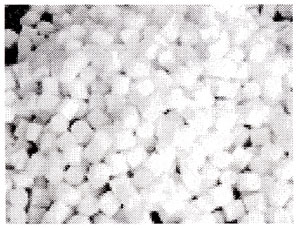

ろ材の外観
・ポンプ
動力 12.2kw
台数 1台
・水域閉鎖シート
フロート径 300mm
シート長さ 40m
シート丈 3m
アンカー重さ 2tf（空中重量）以上
アンカーロープ長さ 8.9m以上
設置数 2基
システム全体の基本的な配置を図3−16に示す。
また、図3−17〜3−19に原水取水ポンプの設置方法、図3−20〜3−22に処理水放水口の設置方法を示す。
| （拡大画面：163KB） |
 |

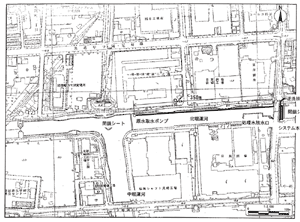

図3−16 システム基本設置図
|
