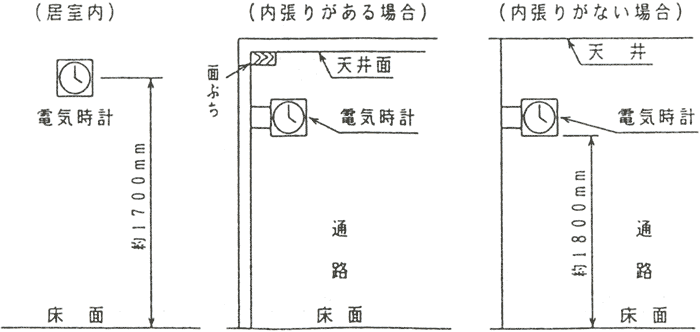

6.7.10 電気時計
（1）電気時計を居室内に設置する場合は、床面から時計中心までの高さは、約1,700mmとする。
（2）電気時計を通路に設置する場合天井内張りがあるときは、保守点検のため開閉を考慮したうえで、できるだけ高い位置に取付け、天井内張りがないときは、床面から時計の下面までの高さは、約1,800mmとする。
| （拡大画面：16KB） |
 |
図6.32 電気時計の取付け例

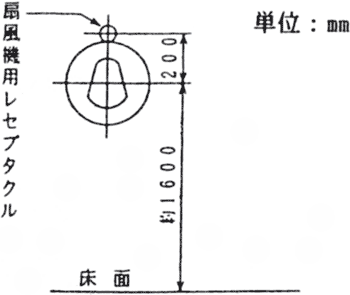

（1）床面から扇風機の座中心までの高さは、約1,600mmとする。
（2）座中心からレセプタクル中心までの高さは、200mmとする。
（3）座中心とレセプタクル中心は、垂直にそろえる。
図6.33 扇風機の取付け例

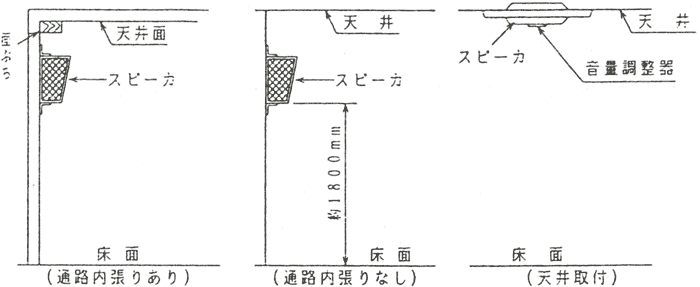

（1）天井取付けの場合
取外しを考慮のうえ、できるだけよく聴こえるような位置に設置する。
（2）通路取付けの場合
通路に設置する場合、天井内張りがあるときは、スピーカの取付足を天井面ぶち一杯に取付け、天井内張りがないときは、床面からスピーカ下面までの高さは、約1,800mmとする。
| （拡大画面：13KB） |
 |
図6.34 スピーカの取付け例

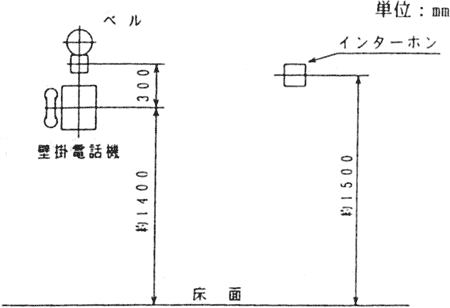

（1）壁掛電話機
（a）床面から電話機中心までの高さは、約1,400mmとする。
（b）ベル箱体中心は、電話機中心から上方へ約300mmの高さとする。
（c）電話機中心とベル中心は垂直にそろえる。
（2）卓上電話機
（a）机の左側に置く。寝台が机の右側に配置されている場合には、卓上電話機も寝台側（即ち机の右側）に設置するのが望ましい。
（b）すべり止めを考慮する。
（3）インターホン
床面からインターホン中心までの高さは、約1,500mmとする。
図6.35 電話機及びインターホンの取付け例

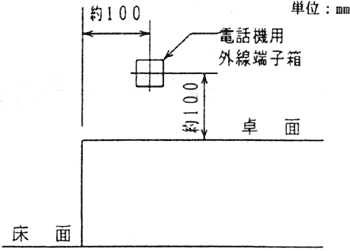

（1）電話機を卓上に設置する場合は、机の前面の壁に取付け、机上面左側から端子箱中心までは100mm、机面から端子箱中心までは、約100mmとする。
（2）電話機が机上右側に設置される場合は、端子箱も机の右側に設置するのが望ましい。
図6.36 卓上電話機用外線端子箱の取付け例
|
