Spot_seam_weld（4.2.211）；スポット／シーム溶接
| Versionable_object（4.2.261） |
；バージョンを持つオブジェクト
version_id；バージョン |
| Definition（4.2.55） |
；定義
defined_for；定義の対象となる物
id；自己識別子
local_units；局所の単位系 |
| Design_definition（4.2.57） |
；設計的な定義
representation；定義された物の表現 |
| Structural_part_joint_design_definition（4.2.232） |
；構造部品接合の設計定義 |
| Welded_joint_design_definition（4.2.274） |
；溶接接手の設計定義

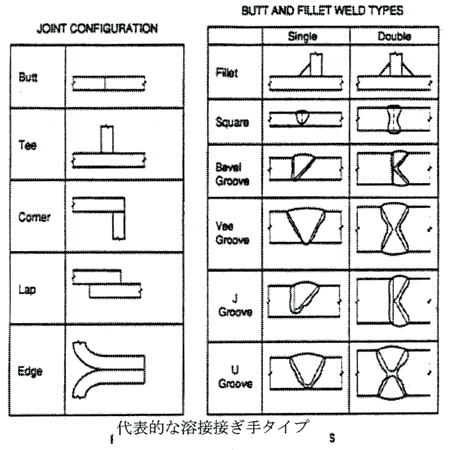

configuration；実際に接合される構造部品の配置を規定。次のいずれか。突き合わせ、コーナー、十字、エッジ、フレアー開先、ラップ、スタッド溶接、表面溶接、T字、他のユーザー定義の方法
defined_for；定義の対象となる溶接接ぎ手
representation；溶接接ぎ手の形状表現 |
| Spot_seam_weld（4.2.211） |
；スポット／シーム溶接
weld_context；スポット溶接かシーム溶接かを規定 |
|
Weld_design_definition（4.2.269）；ライフサイクルの観点からみた溶接の設計定義
| Versionable_object（4.2.261） |
；バージョンを持つオブジェクト
version_id；バージョン |
| Definition（4.2.55） |
；定義
defined_for；定義の対象となる物
id；自己識別子
local_units；局所の単位系 |
| Design_definition（4.2.57） |
；設計的な定義
representation；定義された物の表現 |
| Weld_design_definition（4.2.269） |
；ライフサイクルの観点からみた溶接の設計定義
connection_angle；接合個所における部品間の接合角度
defied_for；定義の対象となる物
end_suspension；溶接終了点における溶接の止め方
inclination_angle；水平板と溶接基線との角度（0〜90度）
rotation_angle；回転角
shape_of_weld_surface；溶接表面形状。平面、凸面、凹面、表面無しのいずれか。
shrinkage；溶接時の部品の縮み量
start_suspension；溶接開始点における溶接の止め方
weld_cross_section_area；溶接断面積
weld_geometry；溶接された部品の接合部の輪郭
weld_size；溶接の寸法 |
|
Weld（4.2.268）；溶接
| Definable_object（4.2.54） |
；全ての定義可能な物。定義により参照される物
id；自己識別子 |
| Item（4.2.114） |
；アイテム
description；本アイテムの記述
documentaion；本アイテムに利用可能な文書
name；本アイテムを表現する名称
ship_context；船へ適用する際の本アイテムの状況 |
| Structural_part_connection_implementation（4.2.228） |
；部品間の接続を表現するために必要となる情報
realization_of；結合を実現するための物理的な方法 |
| Weld（4.2.268） |
；溶接 |
|
Welded_joint（4.2.273）；溶接接ぎ手
| Definable_object（4.2.54） |
；全ての定義可能な物。定義により参照される物
id；自己識別子 |
| Versionable_object（4.2.261） |
；バージョンを持つオブジェクト
version_id；バージョン |
| Item_relationship（4.2.115） |
；二個のアイテム間の関係を定義する物
contxt；アイテム間の関係における重要点の記述
external_item_l；関係付けるアイテムがインスタンスモデル自身の外部にある場合の、関係付けるアイテムを規定
external_item_2；関係付けられるアイテムがインスタンスモデル自身の外部にある場合の、関係付けられるアイテムを規定
item_1；関係付けるアイテムがインスタンスモデル自身の内部にある場合の、関係付けるアイテムを規定
item_2；関係付けられるアイテムがインスタンスモデル自身の内部にある場合の、関係付けられるアイテムを規定 |
| Structural_part_joint（4.2.231） |
；構造部品間の論理的な関係を表現する物
joint_type；構造部品間の接合タイプ。固定か可動かのいずれか。
realization；Structural_part_connection_implementationによって実現されることを規定。 |
| Welded_joint（4.2.273） |
；溶接接ぎ手
joint_type；溶接接ぎ手のタイプ
realization；溶接接ぎ手が溶接のみを指すことを可能とするためのrealizationの再定義 |
|
Weld_filler_material（4.2.270）；溶接金属の化学組成
| Versionable_object（4.2.261） |
；バージョンを持つオブジェクト
version_id；バージョン |
| Definition（4.2.55） |
；定義
defined_for；定義の対象となる物
id；自己識別子
local_units；局所の単位系 |
| Ship_material_property（4.2.202） |
；船の材料特性
defined_for；定義の対象となるItem
density；材料の密度を規定
description；材料の名称を規定
material_reference；他の材料仕様情報への参照 |
| Weld_filler_material（4.2.270） |
；溶接金属の化学組成
chemical_composition；化学組成
chemical_composition_id；化学組成識別ID
defined_for；定義の対象となる溶接
electrode_id；溶接金属を供給する電極を識別するID
material_strength_id；溶接金属の強度を識別するID
notch_impact_work_id；溶接金属の切り欠き靭性を識別するID |
|
Electrode_chemical_comosition（4.2.74）；電極の化学組成
| Electrode_chemical_comosition（4.2.74） |
；電極の化学組成。鋼以外のものがパーセント表示される。以下の物がある。アルミニウム、炭素、クロム、銅、マンガン、モリブデン、ニッケル、リン、珪素、イオウ、チタン、バナジウム、ジルコニウム |
|
|
