（3）パネル構造
Panel_system（4.2.143）；型鋼により補強されたプレートからなる構造システム
| Definable_object（4.2.54） |
；全ての定義可能な物。定義により参照される物
id；自己識別子 |
| Item（4.2.114） |
；アイテム
description；本アイテムの記述
documentaion；本アイテムに利用可能な文書
name；本アイテムを表現する名称
ship_context；船へ適用する際の本アイテムの状況 |
| Definable_object（4.2.54） |
；全ての定義可能な物。定義により参照される物
id；自己識別子 |
| Versionable_object（4.2.261） |
；バージョンを持つオブジェクト
version_id；バージョン |
| Item_structure（4.2.116） |
；関係のあるアイテムを保持する物
external_items；関係するアイテムが局所的か外部にあるかを規定する
external_relationships；自分に属するアイテムとの関係
items；アイテム
relationshis；関係 |
| System（4.2.247） |
；部品とシステムの集合 |
| Structural_system（4.2.237） |
；構造システム
the_class；構造クラス、他のレベルの構造システムヘの分割を可能とする
user_def_class；ユーザー定義による構造クラス |
| Panel_system（4.2.143） |
；型鋼により補強されたプレートからなる構造システム
class；クラス |
|

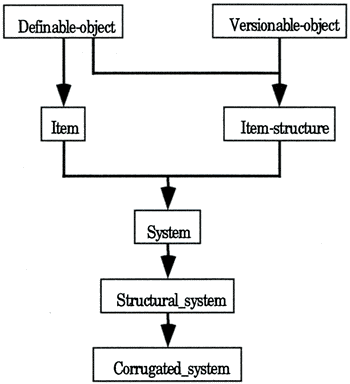

本エンティティーは二階層の多重継承を持つため、継承関係をツリーで示す。
Panel_system_boundary_relationship（4.2.144）
；構造アイテムを参照することによりパネルシステムの境界を定義する物
| Definable_object（4.2.54） |
；全ての定義可能な物。定義により参照される物
id；自己識別子 |
| Versionable_object（4.2.261） |
；バージョンを持つオブジェクト
version_id；バージョン |
| Item_relationship（4.2.115） |
；二個のアイテム間の関係を定義する物
contxt；アイテム間の関係における重要点の記述
external_item_l；関係付けるアイテムがインスタンスモデル自身の外部にある場合の、関係付けるアイテムを規定
external_item_2；関係付けられるアイテムがインスタンスモデル自身の外部にある場合の、関係付けられるアイテムを規定
item_1；関係付けるアイテムがインスタンスモデル自身の内部にある場合の、関係付けるアイテムを規定
item_2；関係付けられるアイテムがインスタンスモデル自身の内部にある場合の、関係付けられるアイテムを規定 |
| System_relationship（4.2.249） |
；システムと他の部品又はシステムとの関係
atomic_relationships；システムに関係する全ての部品間の関係
item_1；部品または他のシステムに関係するシステム |
| Structural_system_relationship（4.2.242） |
；構造システムの関係
item_1；関係する構造システム |
| Panel_system_relationship（4.2.149） |
；パネルシステムの関係
item_1；関係する他の構造アイテム |
| Panel_system_boundary_relationship（4.2.144） |
；構造アイテムを参照することによりパネルシステムの境界を定義する物
dislacement；オフセット量 |
|
Panel_system_curve_boundary（4.2.145）；パネルシステムの幾何形状としての外周
| Panel_system_curve_boundary（4.2.145） |
；パネルシステムの幾何形状としての外周
curve；幾何形状
displacement；オフセット量 |
|
Panel_system_design_definition（4.2.146）
；ライフサイクルにおける初期設計のためのパネルシステムの定義
| Versionable_object（4.2.261） |
；バージョンを持つオブジェクト
version_id；バージョン |
| Definition（4.2.55） |
；定義
defined_for；定義の対象となる物
id；自己識別子
local_units；局所の単位系 |
| Design_definition（4.2.57） |
；設計的な定義
representation；定義された物の表現 |
| System_design_definition（4.2.248） |
；システムの観点から設計された物 |
| Structural_system_design_definition（4.2.236） |
；設計の観点からの構造システムの定義の概念
defined_for；対象となる構造システム
representations；形状表現により表現されることを規定
tightness；構造システムに対するタイトネスの要求（air、fume、gas...）
user_defined_tightness；未定義 |
| Panel_system_design_definition（4.2.146） |
；ライフサイクルにおける初期設計のためのパネルシステムの定義
border；外周
defined_for；対象となるパネルシステム
material_offset；モールド面に対する板材料のオフセット
moulded_surface；モールド面
stiffener_spacing；スティフナの間隔
thickness；板厚 |
|
Panel_system_functional_definition（4.2.147）；パネルシステムの機能の定義
| Versionable_object（4.2.261） |
；バージョンを持つオブジェクト
version_id；バージョン |
| Definition（4.2.55） |
；定義
defined_for；定義の対象となる物
id；自己識別子
local_units；局所の単位系 |
| Functional_definition（4.2.95） |
；機能の定義。
local_units；局所単位系は定義不可であることを規定
user_def_function；ユーザー定義機能 |
| Structural_system_functional_definition（4.2.240） |
；構造システムの機能
defined_for；単一または複数の構造システムに対してのみ有効であることを規定
function；役割名 |
| Panel_system_functional_definition（4.2.147） |
；パネルシステムの機能の定義
defined_for；対象となるパネルシステム |
|
Panel_system_plane_boundary（4.2.148）
；パネルシステムのモールド面と平面との交差による境界
| Panel_system_plane_boundary（4.2.148） |
；パネルシステムのモールド面と平面との交差による境界
plane；境界をなす平面 |
|
|
