5.8 Structural_features（構造特徴）
Structural_features UoFを構成するエンティティーについて、そのデータ項目、他のエンティティーとの継承関係を表形式で解説する。
ここでは、以下の種類の構造に関するエンティティーがある。
（1）コーナーカットアウト
（2）エッジカットアウト
（3）オープン（インテリアカットアウト）
（4）シーム
| （拡大画面：46KB） |
|

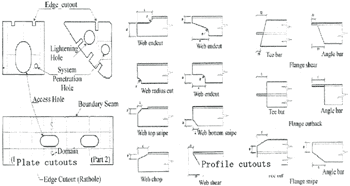

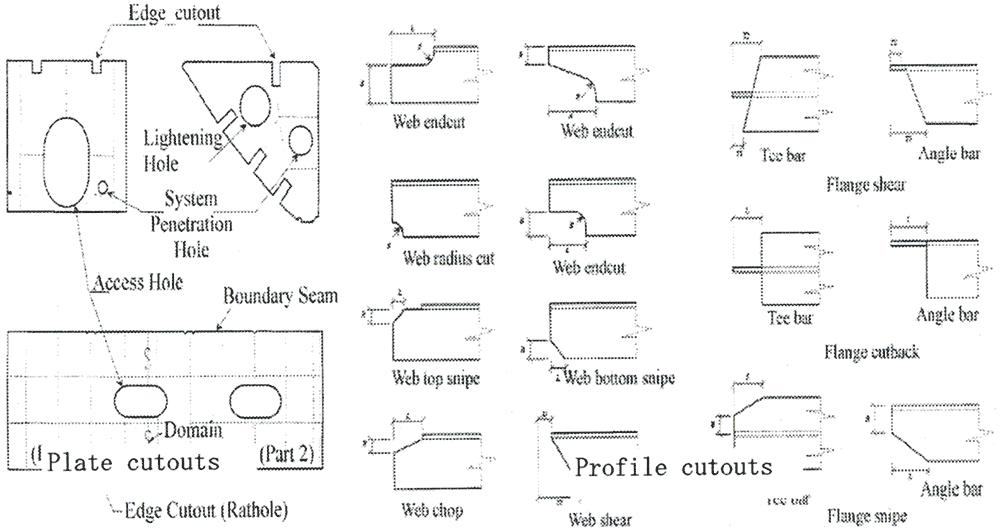

Plate cutouts
Profile cutouts
（1）コーナーカットアウト
Corner_cutout（4.2.41）；二辺に影響を与える（頂点での）切り欠き
| Definable_object（4.2.54） |
；全ての定義可能な物。定義により参照される物
id；自己識別子 |
| Item（4.2.114） |
；アイテム
description；本アイテムの記述
documentaion；本アイテムに利用可能な文書
name・・；本アイテムを表現する名称
ship_context；船へ適用する際の本アイテムの状況 |
| Feature（4.2.84） |
；特徴 |
| Structural_feature（4.2.224） |
；Structural_partまたはStructural_systemに適用される特徴
parent；対象となるStructure |
| Structural_cutout（4.2.222） |
；Structural_partやStructural_systemから切り取られる切欠 |
| Corner_cutout（4.2.41） |
；二辺に影響を与える（頂点での）切り欠き |
|
Corner_cutout_boundary_relationship（4.2.42）
；コーナーカットとPlateまたはPanel_systemの外周セグメント間のトポロジカルな関係
| Definable_object（4.2.54） |
；全ての定義可能な物。定義により参照される物
id；自己識別子 |
| Versionable_object（4.2.261） |
；バージョンを持つ物
version_id；バージョン |
| Item_relationship（4.2.115） |
；二個のアイテム間の関係を定義する物
contxt；アイテム間の関係における重要点の記述
external_item_l；関係付けるアイテムがインスタンスモデル自身の外部にある場合の、関係付けるアイテムを規定
external_item_2；関係付けられるアイテムがインスタンスモデル自身の外部にある場合の、関係付けられるアイテムを規定
item_1；関係付けるアイテムがインスタンスモデル自身の内部にある場合の、関係付けるアイテムを規定
item_2；関係付けられるアイテムがインスタンスモデル自身の内部にある場合の、関係付けられるアイテムを規定 |
| Feature_relationship（4.2.86） |
；特徴と他のアイテムとの関係
item_1；関係する特徴 |
| Structural_feature_relationship（4.2.225） |
；Structural_featureと他との関係
item_1；対象となるStructural_feature |
| Structural_cutout_boundary_relationship（4.2.223） |
；Structural_cutoutとPlateまたはPane1_systemの外周辺とのトポロジカルは関係
item_1；対象となるStructura1_cutout
boundary_index；Pane1_structure_design_definitionまたはPlate_design_definitionの外周辺リストの中の参照される外周辺の索引 |
| Corner_cutout_boundary_relationship（4.2.42） |
；コーナーカットとPlateまたはPanel_systemの外周セグメント間のトポロジカルな関係
（RT）item_1；対象となるCorner_cutoutを指す。
boundary_index_2；コーナーのもう一方の外周辺の索引 |
|
Inward_round_corner_design_definition（4.2.113）
；円弧の中心が部品の外側にある円弧形状のコーナーカットの定義
| Versionable_object（4.2.261） |
；バージョンを持つオブジェクト
version_id；バージョン |
| Definition（4.2.55） |
；定義
defined_for；定義の対象となる物
id；自己識別子
local_units；局所の単位系 |
| Design_definition（4.2.57） |
；設計的な定義
representation；定義された物の表現 |
| Feature_design_definition（4.2.85） |
；特徴の定義
defined_for；定義の対象となる物 |
| Corner_cutout_design_definition（4.2.43） |
；プロファイルや板またはStructura1_systemのコーナーにあるcutoutの定義
（RT）defined_for；対象となるcutout
z_depth；板厚方向（Z軸方向）のcutoutの深さ。未定義なら板厚方向全てに同じ形状 |
| Round_corner_design_difinition（4.2.194） |
；円弧形状のコーナーカットを示す。radius；半径 |
| Inward_round_corner_design_definition（4.2.113） |
；円弧の中心が部品の外側にある円弧形状のコーナーカットの定義
x_offset；円弧の中心のx正方向の距離
y_offset；円弧の中心のy正方向の距離 |
|
Outward_round_corner_design_definition（4.2.141）
；円弧の中心が部品の内側にある円弧形状のコーナーカットの定義
Corner_cutout_design_definition迄の継承関係を省略している。
| Round_corner_design_difinition（4.2.194） |
；円弧形状のコーナーカットを示す。radius；半径 |
| Outward_round_corner_design_definition（4.2.141） |
；円弧の中心が部品の内側にある円弧形状のコーナーカットの定義
x_offset；円弧の中心のx正方向の距離
y_offset；円弧の中心のy正方向の距離 |
|
Shear_beve1_design_definition（4.2.201）
；開先形状の為のコーナーカットの定義
Corner_cutout_design_definition迄の継承関係を省略している。
| Bevel_design_definition（4.2.15） |
開先形状の為のコーナーカットの定義
offset；X軸方向の幅
x_y_angle；傾斜角度 |
| Shear_beve1_design_definition（4.2.201） |
；板厚方向に傾斜したコーナーカットの定義
x_y_angle；板厚方向の傾斜角度 |
|

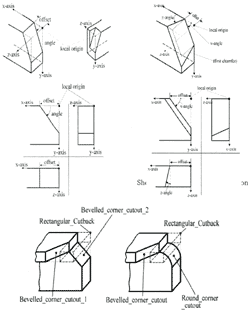

Rectangular_cutback_corner_design_definition（4.2.187）
；四角形のコーナーカットの定義
Corner_cutout_design_definition迄の継承関係を省略している。
| Rectangular_cutback_corner_design_definition（4.2.187） |
；四角形のコーナーカットの定義
x_depth；
y_depth；
radius； |
|
| （拡大画面：69KB） |
|
Rectangular_cutback_corner_design_difinition
|
