5.2.291 4.2.201 Hvac_transition
Hvac_transitionは異なる断面図、形、寸法またはオフセットを持つ2つのHvac_sections（4.2.189参照）間に取付けられたHvac_fitting（4.2.171参照）のタイプである。
注 |

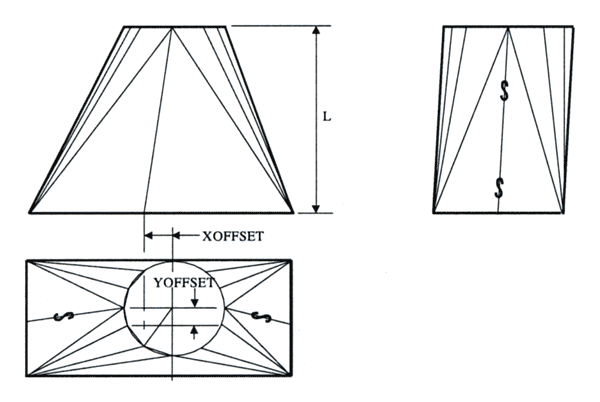

Figure37は長方形から円形までのHvac_transitionを表す。 |
| （拡大画面：20KB） |
 |
Figlure 37−Transition-rectangular to round
Hvac_transitionに関連するデータは下記の通り。
−offset_x;
−offset_y;
−length;
−end_1_connector;
−end_2_connector;
5.2.292 4.2.201.1 offset_x
offset_xはFigure37にXOFFSETと表される入口から出口までの距離である。
5.2.293 4.2.201.2 offset_y
offset_yはFigure37にYOFFSETと表される入口から出口までの距離である。
5.2.294 4.2.201.3 length
lengthはFigure37にLと表される長さの推移である。
5.2.295 4.2.201.4 end_1_connector
end_1_connectorはtransitionの第1接続端である。
5.2.296 4.2.201.5 end_2_connector
end_2_connectorはtransitionの第2接続端である。
5.2.297 4.2.202.2 length
end_1_connectorおよびend_2_connector間の長さ。
5.2.298 4.2.202.3 end_1_connector
傾斜が変化する最初の接続がもつ端部。
5.2.299 4.2.202.4 end_2_connector
傾斜が変化する2番目の接続がもつ端部。
5.2.300 4.2.203 Hvac_trapeze_bar
Hvac_trapeze_barはHvac_ducting（原文4.2.165参照）あるいはHvac_componentのいずれかを継承するHvac_component（原文4.2.159参照）のインスタンスである。
Hvac_trapeze_barに関連付けられたデータを下記。
−trapeze_bar_size;
−hanger1_att_loc;
−hanger1_att_type;
−hanger2_att_loc;
−hanger2_att_type.
5.2.301 4.2.203.1 trapeze_bar_size
trapeze_bar_sizeはHvac_trapeze_barの直径あるいは幅および厚さ。
5.2.302 4.2.203.2 hanger1_att_loc
hanger1_att_locはHanger_trapeze_barが取り付けられたHvac_hanger（原文4.2.174参照）を指定する。
5.2.303 4.2.203.3 hanger1_att_type
hanger1_att_typeはHvac_hanger（原文4.2.174参照）へHanger_trapeze_barを取り付ける方法を示す。
5.2.304 4.2.203.4 hanger2_att_loc
hanger2_att_locはHanger_trapeze_barが取り付けられた2番目のHvac_hanger（原文4.2.174参照）を指定する。
5.2.305 4.2.203.5 hanger2_att_type
hanger2_att_typeはHvac_hanger（原文4.2.174参照）へ2番目のHanger_trapeze_barを取り付ける方法を示す。
5.2.306 4.2.204 Hvac_trapeze_support
Hvac_trapeze_supportはHvac_trapeze_bar（原文4.2.203参照）のインスタンスを他のHvac_trapeze_barあるいは構造のインスタンスに接続するHvac_supportのインスタンスである。
5.2.307 4.2.205 Hybrid_shape_representation
Hybrid_shape_representationはShape_representation。（原文4.2.346参照）の一タイプである。
5.2.308 4.2.206 Inline_equipment
Inline_equipmentはEquipment（原文4.2.116参照）およびPiping−system_component（原文4.2.275参照）の一タイプであり、プロセス流体中に挿入され機能する。
5.2.309 4.2.207 Inline_instrument
Inline_instrumentはInstrument（原文4.2.212参照）およびPiping_system_component（原文4.2.275参照）の一タイプであり、プロセス流体中に挿入され流体のもつ特性を計測する。
例） |
Thermowells、pressure gauges、およびflowmeters等はInline_instrumentsの例である。 |

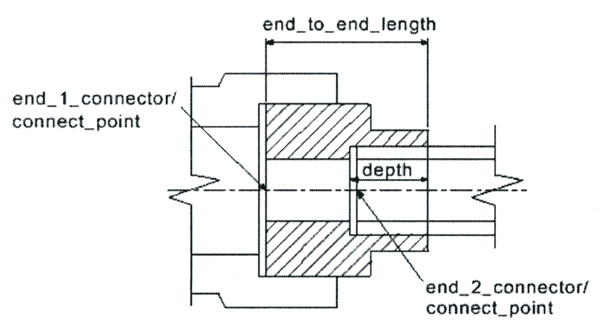

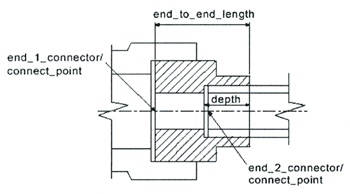

5.2.310 4.2.208 Insert
Insertはひとつの外側およびひとつの小さい内側の端部をもつFitting（原文4.2.130参照）の一タイプである。
Insertに関連付けられたデータを下記。
−end_1_connector;
−end_2_connector;
−end_to_end_length.
| （拡大画面：20KB） |
|
5.2.311 4.2.208.1 end_1_connector
end_1_connectorはMale_end（原文4.2.239参照）として設計されたPiping_connector（原文4.2.26参照）を示す。
5.2.312 4.2.208.2 end_2_connector
end_2_connectorはFemale_end（原文4.2.128参照）として設計されたPiping_connector（原文4.2.267参照）を示す。
5.2.313 4.2.208.3 end_to_end_length
end_to_end_lengthはInsertがもつ外形のひとつ目の端面からふたつ目の端面までの長さを示す。単一あるいは幅をもつ値となるかもしれない。
注記） |
annex Lに単一の値あるいは幅をもつ値についての議論が記述されている。 |
5.2.314 4.2.209 Inside_and_thickness
Inside_and_thicknessはPiping_size_description（原文4.2.269参照）の一タイプであり、Piping_system_component（原文4.2.275参照）あるいはPiping_connector（原文4.2.267参照）がもつ実際の内径および壁の厚さの寸法を記述する。
Inside_and_thicknessに関連付けられるデータを下記
−inside_diameter;
−thickness.
5.2.315 4.2.209.1 inside_diameter
inside_diameterはPiping_system_component（原文4.2.275参照）あるいはPiping_connector（原文4.2.267参照）がもつ実際の内径を示す。
単一あるいは幅をもつ値となるかもしれない。
注記） |
annex Lに単一の値あるいは幅をもつ値についての議論が記述されている。 |
5.2.316 4.2.209.2 thickness
thicknessはPiping_system_component（原文4.2.275参照）あるいはPiping_connector（原文4.2.267参照）が要求する内側および外側の壁がもつ曲面間の最小の距離となる厚さを示す.単一あるいは幅をもつ値となるかもしれない。
注記） |
annex Lに単一の値あるいは幅をもつ値についての議論が記述されている。 |
5.2.317 4.2.210 Inspection_condition
Inspection_conditionは検査において完成に到達するために要求される特性を示す。
Inspection_conditionに関連付けられたデータを下記。
−condition_name;
−condition_value.
5.2.318 4.2.210.1 condition_name
condition_nameは定義されている特性を示す。
例） |
“welding preheating temp”および“post heating temp”は検査で用いる状態の名称である。 |
5.2.319 4.2.210.2 condition_value
condition_valueは検査に影響する量あるいは文字および数値などを限定する特性を示す。
5.2.320 4.2.211 Installed_physical_design_view
Installed_physical_design_viewはPlant（原文4.2.283参照）内に物理的に設置されているPhysical_design_view（原文4.2260参照）によって記述されたPlant_item（原文4.2.285参照）を示す。
注記） |
ISO10303のこの部分はPlant−itemがInstalled_physical_design_viewに関連しないのであればすべてのPlant_itemsは計画された物理的な設計の視点によって熟慮されているとしている。この関連性は実際にPlant内に設置され存在する現行のitemであるPlant_itemを示す。 |
Installed_physical_design_viewに関連するデータを下記
−serial_number.
serial_numberはPlant（原文4.2.283参照）に設置された特別で物理的なPlant_item（原文4.2.285参照）を識別する唯一の指示を示す。
注記） |
指示はPlant_itemの製造業者によって一般的に割り当てられ、貼り付けられている |
|
