Hvac_offset_centredはHvac_connector（4.2.161参照）fittingの一種である。

Hvac_offset_centredに関連するデータは下記の通り。

−angle;

−offset;

−length;

−throat_radius;

−heel_radius;

−end_1_connector;

−end_2_connector.

　

　angleは上と下の断面の角度である。

　

　offsetは結合した2つのHvac_components（4.2.159参照）の中心までの垂直距離である。

　

　lengthは2つのHvac_component（4.2.159参照）対象物の接続点1から接続点2までの水平距離である。

　

　throat_radiusはHvac_offset_centred fittingの終端部の断面の内径である。

　

　heel_radiusはHvac_offset_centred fittingの終端部の外径である。

　

　end_1_connectorはHvac_offset_centred fittingの第1接続端である。

　

　end_2_connectorはHvac_offcet_centred fittingの第2接続端である。

　

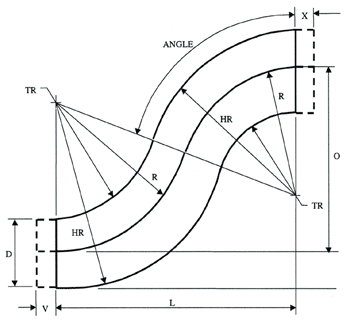

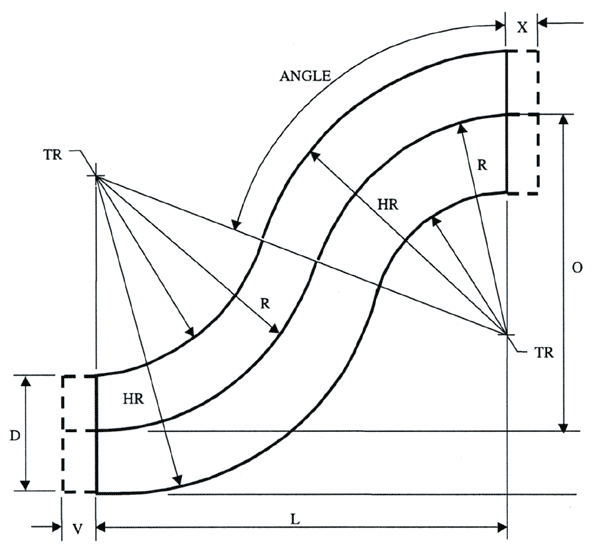

　Hvac_offset_ogee_centredはHvac_fitting（4.2.171参照）の一種であり、S型をした構成物であることを示す。

　

　

　Hvac_offset_ogee_centredに関連するデータは下記の通り。

−angle;

−offset;

−length;

−throat_radius;

−heel_radius;

−end_1_connector;

−end_2_connector.

　

　angleは上下の傾斜と内径の角度である。

　

　offsetはHvac_offset_ogee_centred componentの上下の結合端の中心線の垂直距離である。

　

　lengthはHvac_offset_ogee_centred fittingのend_1_connectorからend_2_connectorまでの水平距離を表す。

　

　throat_radiusはHvac_offset_ogee_centredの変化していく内径である。

　

　heel_radiusはHvac_ofsset_ogee_centredの変化していく外径である。それは上下の変換に適用される。

　

　end_1_connectorはHvac_offset_ogee_centredの第1接続端である。

　

　end_2_connectorはHvac_offset_ogee_centredの第2接続端である。

　

　Hvac_plant_item_branch_connectionはHvac_plant_item_branch_connectionとHvac_section_termination（4.2.193参照）以外のHvac_section（4.2.189参照）の一点との結合である。各Hvac_plant_item_branch_connectionは確実に一つのHvac_sectionの枝を定義する。

　Hvac_plant_item_branch_connectionに関連するデータは下記の通り。

−branch_sequence_id.

　branch_sequence_idは、主要なHvac_section（4.2.189参照）から枝別れする順序を表す英数字を組み合わせた識別である。

　

　Hvac_plant_item_branch_connectorは、終端以外のHvac_section（4.2.189参照）の一点にHvac_plant_item_branch_connectorを接続するFunctional_connector（4.2.140参照）の一種である。Hvac_plant_item_branch_connectorはHvac_sectionから枝別れする。

　

　Hvac_plant_item_connectionは2つ以上のHvac_plant_item_connector（4.2.183参照）間の結合である。結合条件（状態）は結合のために定義される。

　

　Hvac_plant_item_connectorはPlant_item（4.2.285参照）の特性であるFunctional_connector（4.2.140参照）の一種であり、もう一つのHVAC Plant_itemとの結合するようになっている。

　

　Hvac_Plant_item_terminationはHvac_section_termination（4.2.193参照）の一種であり、Hvac_fllant_item_connection（4.2.182参照）と結合する。

　

　Hvac_plenumはHvac_component（4.2.159参照）の一例であり、空気循環のためのスペースを与えるHvac_connector〈4.2.161参照）を1つ以上持っている。

　

　Hvac_reinforcementは、Hvac_ducting（4.2.165参照）の一例である強さを増やすHvac_component（4.2.159参照）の具体例である。

　Hvac_reinforcementに関連するデータは下記の通り。

−reference_connector;

−hvac_reinforcement_size.

　

　reference_connectorはHvac_connector（4.2.161参照）の一例であり、そこからdistance_along_centreline_from_connectorが測定される。

　

　hvac_reinforcement_sizeはHvac_reinforcementは幅、厚さまたは直径である。

　

　Hvac_runはHvac_section（4.2.189参照）の具体例の集まりである。

　Hvac_runに関連するデータは下記の通り。

−hvac_run_id.

　hvac_run_idはHvac_runが参照する固有の識別である。

　

　Hvac_run_terminatiomはHvac_section_termination（4.2.193参照）の具体例であり、Hvac_run（4.2.187参照）の末端である。

　Hvac_run_terminationに関連するデータは下記の通り。

−location;

−start_or_end.

　

　locationは、プラントの基準点からHvac_section（4.2.189参照）の末端の位置にあるX、Y、Z方向への相対的な距離である。

　

　start_or_endは、終断面のあるHvac_ducting（4.2.165参照）の側面を定義する値である。
