4.2.2 自動同期投入装置
主配電盤の発電機自動制御において、発電機の同期投入を行う（並列運転の場合に使用される）ために用いられる。
実際の作動としては、投入側発電機のガバナをインチング制御して、母線の周波数に合わせます。更に、母線と投入側発電機の「電圧差」「位相差」を検出し、適切な範囲に入った時にACBへ「遮断信号」を出力するようになっている。
試験に使用した自動同期投入装置の要目は以下の通りである。
| 項目 |
仕様 |
| 性能制御方式 |
インチング制御 |
| 適用発電機台数 |
1台発電機/装置 |
| 周波数制御範囲 |
母線周波数±3Hz(45〜65Hz) |
| 電圧制御範囲 |
±8%可調整 |
| 電圧投入条件 |
±4%可調整 |
| 同期投入前進角 |
5度/10度選択可 |
| 仕様電源仕様 |
単相AC110V±10%,50/60Hz |
| 消費電力 |
6.5W |
| 動作環境 |
0〜50℃ |
| 保存温度 |
20〜70℃ |
| 湿度 |
20〜90%但し結露なきこと |
| 重量本体寸法 |
8kg幅110mm,高110mm,奥行197mm |
|
| （拡大画面：41KB） |
 |

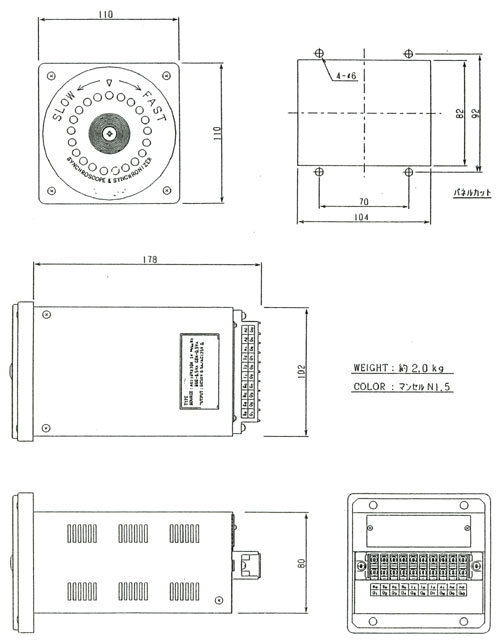

| 図4 自動同期投入装置 外形図 |
| （拡大画面：36KB） |
 |
| 図5 自動同期投入装置 ブロック図 |
| RB、SB |
： |
母線電圧入力 |
電源回路 |
： |
母線電圧からDC＋5V/±12Vを形成する。 |
| RC、SC |
： |
発電機電圧入力 |
|
|
|
|
|
|
表示回路 |
： |
同期検定器回路。 |
| I1 |
： |
同期投入開始入力 |
|
|
21ヶのLEDが母線と発電機の状態により点灯／消灯する。 |
| I2 |
： |
同期検定器動作入力 |
|
|
|
| IC |
： |
入力コモン |
|
|
|
|
|
|
電圧検出回路 |
： |
母線と発電機の電圧差を検出する。 |
| O1、O2 |
： |
速度上昇出力 |
|
|
|
| O3、O4 |
： |
速度下降出力 |
位相検出回路 |
： |
母線と発電機の位相差及び位相一致点を検出する。 |
| O5、O6 |
： |
電圧上昇出力 |
|
|
|
| O7、O8 |
： |
電力下降出力 |
|
|
|
| O9、O10 |
： |
遮断器投入出力 |
遅速判断回路 |
： |
同期検定器の回転方向を検出する。 |
| |
|
|
|
|
|
| A1 |
： |
同期渋滞出力 |
点入力回路 |
： |
入力インターフェース回路。 |
| A2 |
： |
ASD異常出力 |
|
|
|
| AC |
： |
出力コモン |
接点出力回路 |
： |
出力インターフェース回路。 |
| |
|
|
|
|
|
| |
|
|
見張りタイマ |
： |
CPU自己点検回路。 |
|
