次に、作成した平均水面高低モデルから求めた測量地点の平均水面楕円体高を抽出した。各モデルより抽出した値をモデル値とする。51地点及びAグループ、Bグループの各モデル値と、GPS測量結果より算出した平均水面楕円体高の比較を表6に示す。
表6. 平均水面楕円体高の実測値とモデル値の比較
グ
ル
ー
プ |
番号 |
地名
又は
港名 |
平均水面楕円体高
(m) |
測量結果と各モデル値の差(m) |
51地点
モデル
値
[1] |
Aモデル値
[2] |
Bモデル値
[3] |
測量
結果
[4] |
51地点
[4]‐[1] |
Aモデル
[4]-[2] |
Bモデル
[4]-[3] |
| A |
1 |
撫養 |
36.7966 |
36.7504 |
37.0925 |
36.7318 |
-0.0648 |
-0.0186 |
-0.3607 |
| A |
4 |
都志 |
36.8652 |
36.8252 |
36.8641 |
36.8491 |
-0.0161 |
0.0239 |
-0.0150 |
| A |
7 |
飾磨 |
36.8933 |
36.8972 |
36.9874 |
36.8896 |
-0.0037 |
-0.0077 |
-0.0978 |
| A |
10 |
日生 |
36.6343 |
36.6493 |
36.5820 |
36.6562 |
0.0219 |
0.0069 |
0.0741 |
| A |
11 |
宇野 |
36.4080 |
36.3721 |
36.4320 |
36.3612 |
-0.0469 |
-0.0110 |
-0.0708 |
| A |
14 |
坂出 |
36.4749 |
36.4899 |
36.4433 |
36.5247 |
0.0498 |
0.0347 |
0.0814 |
| A |
18 |
詫間 |
36.4209 |
36.4766 |
36.3263 |
36.5474 |
0.1265 |
0.0708 |
0.2212 |
| A |
19 |
下津井 |
36.2383 |
36.2557 |
36.2373 |
36.2669 |
0.0286 |
0.0113 |
0.0297 |
| A |
25 |
松永 |
35.2026 |
35.1425 |
35.2624 |
35.2060 |
0.0034 |
0.0635 |
-0.0564 |
| A |
29 |
土生 |
34.9567 |
34.9200 |
35.1751 |
34.7458 |
-0.2109 |
-0.1742 |
-0.4292 |
| A |
30 |
熊ロ |
34.6634 |
34.6369 |
34.7500 |
34.6974 |
0.0339 |
0.0605 |
-0.0527 |
| A |
34 |
多喜浜 |
35.9573 |
35.8898 |
35.9953 |
35.9208 |
-0.0366 |
0.0310 |
-0.0745 |
| A |
37 |
今治 |
34.5643 |
34.5980 |
34.5115 |
34.6315 |
0.0672 |
0.0335 |
0.1200 |
| A |
40 |
広 |
33.3737 |
33.3913 |
33.2745 |
33.4139 |
0.0402 |
0.0226 |
0.1393 |
| A |
45 |
岩国 |
32.5855 |
32.5732 |
32.6177 |
32.5731 |
-0.0124 |
-0.0001 |
-0.0446 |
| A |
46 |
松山 |
33.3956 |
33.4197 |
33.4178 |
33.3541 |
-0.0415 |
-0.0657 |
-0.0638 |
| A |
49 |
長浜 |
32.8893 |
32.8831 |
32.8190 |
32.9270 |
0.0377 |
0.0439 |
0.1080 |
| A |
52 |
鶴崎 |
31.4996 |
31.5077 |
31.2644 |
31.5070 |
0.0074 |
-0.0007 |
0.2426 |
| A |
55 |
室津 |
32.0006 |
32.0087 |
32.1204 |
31.9332 |
-0.0673 |
-0.0755 |
-0.1872 |
| A |
58 |
下松 |
32.3822 |
32.3212 |
32.4038 |
32.3489 |
-0.0333 |
0.0278 |
-0.0548 |
| A |
60 |
三田尻 |
32.5227 |
32.4999 |
32.5248 |
32.5241 |
0.0015 |
0.0242 |
-0.0006 |
| A |
64 |
中津 |
32.6896 |
32.7156 |
32.6130 |
32.7293 |
0.0398 |
0.0137 |
0.1163 |
| A |
66 |
苅田 |
32.9822 |
33.0210 |
32.9247 |
33.0325 |
0.0504 |
0.0116 |
0.1078 |
| A |
68 |
青浜 |
32.6842 |
32.7349 |
32.6584 |
32.7190 |
0.0348 |
-0.0160 |
0.0606 |
| A |
72 |
与島 |
36.3254 |
36.3419 |
36.3135 |
36.2767 |
-0.0488 |
-0.0652 |
-0.0368 |
| A |
76 |
小島 |
34.3986 |
34.4517 |
34.3558 |
34.4390 |
0.0404 |
-0.0127 |
0.0832 |
| B |
2 |
明石 |
37.0298 |
37.0122 |
37.0229 |
37.0308 |
0.0010 |
0.0186 |
0.0079 |
| B |
5 |
湊 |
36.8376 |
36.7723 |
36.9120 |
36.8977 |
0.0600 |
0.1253 |
-0.0143 |
| B |
9 |
赤穂 |
36.6901 |
36.7166 |
36.6687 |
36.6679 |
-0.0222 |
-0.0487 |
-0.0008 |
| B |
12 |
琴浦 |
36.2561 |
36.2579 |
36.2647 |
36.3241 |
0.0680 |
0.0662 |
0.0594 |
| B |
13 |
高松 |
36.7048 |
36.6114 |
36.7214 |
36.7226 |
0.0178 |
0.1112 |
0.0012 |
| B |
17 |
多度津 |
36.4072 |
36.4837 |
36.3368 |
36.2913 |
-0.1159 |
-0.1924 |
-0.0455 |
| B |
20 |
水島 |
36.0576 |
36.1175 |
36.0508 |
36.0245 |
-0.0331 |
-0.0930 |
-0.0263 |
| B |
23 |
福山 |
35.5119 |
35.5683 |
35.5151 |
35.4932 |
-0.0187 |
-0.0751 |
-0.0219 |
| B |
26 |
尾道 |
35.0855 |
34.9932 |
35.1592 |
35.1954 |
0.1099 |
0.2022 |
0.0362 |
| B |
28 |
竹原 |
34.4497 |
34.3526 |
34.4432 |
34.4340 |
-0.0157 |
0.0814 |
-0.0092 |
| B |
31 |
宮浦 |
34.5064 |
34.4343 |
34.5384 |
34.5637 |
0.0573 |
0.1294 |
0.0253 |
| B |
33 |
三島 |
36.6530 |
36.5338 |
36.6516 |
36.6953 |
0.0423 |
0.1615 |
0.0437 |
| B |
35 |
新居浜 |
35.7263 |
35.6560 |
35.7449 |
35.7781 |
0.0518 |
0.1222 |
0.0332 |
| B |
38 |
馬刀潟 |
34.1280 |
34.2209 |
34.0720 |
33.9837 |
-0.1443 |
-0.2372 |
-0.0883 |
| B |
44 |
深江 |
32.8911 |
32.9193 |
32.8754 |
32.8888 |
-0.0023 |
-0.0304 |
0.0135 |
| B |
47 |
松前 |
33.4080 |
33.4098 |
33.4086 |
33.3985 |
-0.0096 |
-0.0113 |
-0.0102 |
| B |
48 |
柳井 |
32.1538 |
32.1433 |
32.2059 |
32.1526 |
-0.0012 |
0.0093 |
0.0533 |
| B |
51 |
三机 |
32.1661 |
32.1580 |
32.1517 |
32.1859 |
0.0198 |
0.0279 |
0.0342 |
| B |
54 |
国東 |
31.8374 |
31.9879 |
31.8338 |
31.8089 |
-0.0285 |
-0.1790 |
-0.0249 |
| B |
57 |
光 |
32.2146 |
32.1781 |
32.2494 |
32.2385 |
0.0240 |
0.0605 |
-0.0109 |
| B |
59 |
徳山 |
32.4503 |
32.3738 |
32.4666 |
32.5285 |
0.0782 |
0.1547 |
0.0619 |
| B |
65 |
宇島 |
32.9050 |
32.9286 |
32.8560 |
32.8776 |
-0.0274 |
-0.0511 |
0.0215 |
| B |
67 |
新門司 |
32.8351 |
32.8942 |
32.7960 |
32.7860 |
-0.0491 |
-0.1082 |
-0.0100 |
| B |
70 |
田野浦 |
32.7621 |
32.8213 |
32.7306 |
32.6637 |
-0.0985 |
-0.1576 |
-0.0669 |
| B |
71 |
入部 |
36.6994 |
36.5963 |
36.7072 |
36.7111 |
0.0117 |
0.1148 |
0.0040 |
表6より、51地点の平均水面楕円体高について測量結果とモデル値の比較を行い図9に示した。
51地点の測量結果とモデル値との差異の平均は0.04m、標準偏差は0.04mであった。また、測量地点のうち、モデル値が測量結果よりも±10cm以上外れた地点は、尾道、詫間、多度津及び馬刀潟であった。また、±20cm以上外れた地点は土生であった。
（拡大画面： 40 KB）

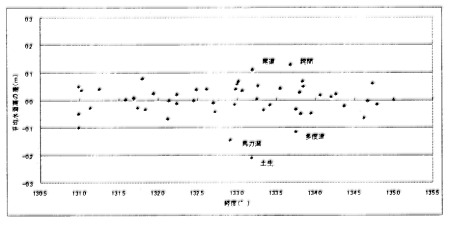

図9. GPS測量による平均水面高と51地点モデルによる平均水面高の比較(モデル値-測量値)
これらから51地点データとAグループの平均水面高低モデルの差を図10に、51地点データとBグループの平均水面高低モデルの差を図11に示す。さらに、AグループとBグループの平均水面高低モデルの差を図12に示す。また、グループごとの平均水面モデル値の比較を表7に示す。
図10と図11を比較し変化の顕著な部分を注目するとAグループでは国東半島、高松北部与島付近が高く、小豆島南部が低くなっている。一方、Bグループでは岩国南部、岡山南部及び播磨灘西部が高く、別府湾が低くなっている。
図10. 51地点データとAグループの平均水面高の差(51地点-Aグループ)
図11. 51地点データとBグループの平均水面高の差(51地点-Bグループ)
