FEMによるシール機構解析

　

1.　概要

低膨張材料を利用した超低温バタフライ弁を対象として、締切りの挙動をFEMにより解析した

　

2.　解析ケース

今回は8Bの弁を対象とし、以下のケースについて検討した。

　

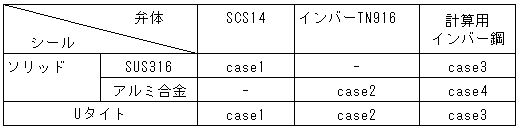

Table　1　解析ケース

　

3.　FEMプログラム

下記の汎用非線形FEMプログラムを使用した。

MARC K6-2:MARC Analysis Research Co.製(米国)

　

4.　材料定数

解析に適用する材料定数を以下に示す。

　

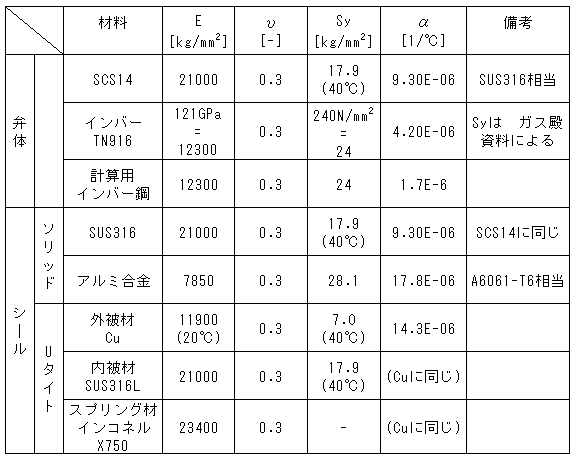

Table　2　材料定数

注：材料定数は、低温時(-197℃)のものを原則として採用した。
