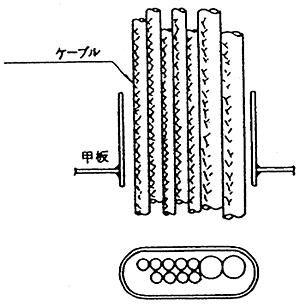

(b)　甲板の貫通

図4.13　コーミング使用例(2)

　

(2)　防水貫通要領

(a)　電線貫通金物(グランド)

グランドは、そのケーブルに適合したものを使用し、ナットの締付けは、グランド回し又はウォータプライヤなどで確実に行う。グランド板の場合は、中央部から先に締付け作業を行なう。

ケーブルとグランドの適合については、表2.6〜表2.11を参照のこと。
