第3行)
この行では、offset_table_representation UoFに属するsection_of_offset_point_table Entityについて記述されている。そしてAIM elementにはcompound_representation_itemとの関係が記述され、ISO10303のpart番号41"Integrated generic resources: representation_structures"に乗っ取り記述されている事が記述されている。そしてReference Pathにはclassification_assignmentの下位型entityがapplied_classification_assignmentであり、その属性itemsはclassification_itemをselect typeとして参照し、compound_representation_itemを値又は選択肢として制限していることを記述している。またclassification_assignmentはその他に2つの属性を持っており、1つは属性roleによってselect typeとしてclassification_roleを参照し、"class membership"を値又は選択肢として制限している。2つ目は属性assigned_classificationによってgroupを参照し、そのgroupは属性nameによって"section of offset point table"を値又は選択肢として持っている。

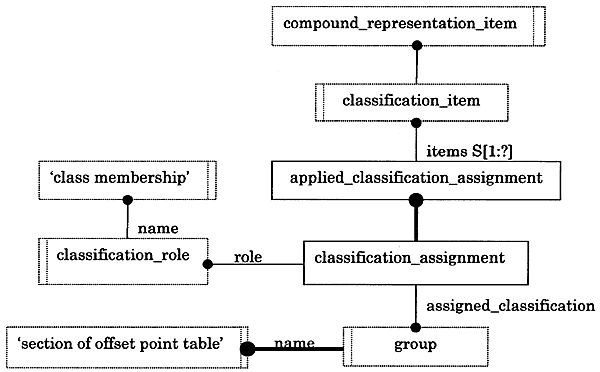

この関係をEXPRESS-Gで表現すると図6.4-7となる。
図6.4.-8にApplication object "offset_table_shape_representation"のEXPRESS-Gで表現したAIM図をを示す。
6.4.3 offset_point_table_model
Application object "section_identifier"のMapping Tableを、表6.4-8に示す。
