5.4 offset_table_representations (HZ)
offset_table_representationは、オフセットポイントをテーブルとして幾何表現するための情報を備えている。オフセットテーブルはShip_pointsによって表現されている。Ship_pointsはsectionによって記述されており、一般にsectionは2D sectionであるが、特別な場合に限って3D sectionが使われる場合もあり得る。
ここではN871Annex G (ARM)を参照しながら、offset_table_representations UoFに含まれる3個のアプリケーションオブジェクトについて解説する。
5.4.1 offset_table_shape_representation (N871-4.2.75)
offset_table_shape_representationは、offset pointを使用しmoulded_formの形状を表現するmoulded_form_shape_representationのタイプである。
offset_table_shape_representationと関連のあるデータは、次のデータである。
- items
itemsは、offset_table_shape_representationを構成するoffset_point_table_modelの集合体を明記する。
5.4.1.1 offset_table_shape_representationの解説

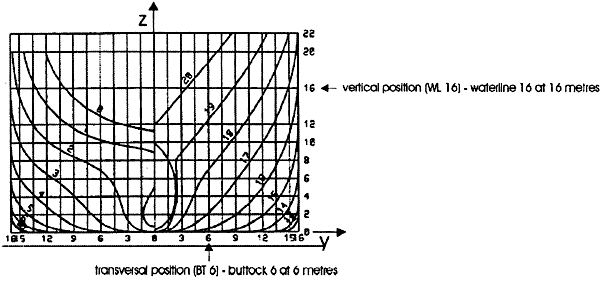

offset_table_shape_representationは、正に図5.4-1〜5.4-3のような線図データ同士の集合であると考えて良い。ユーザー定義された線図データを含めた図5.4-1〜5.4-3のような各線図データは、offset_table_shape_representationの持つitemsデータに格納される。
