4 Units of Functionality (HZ)
この章では、ship moulded formアプリケーションプロトコル機能単位について述べられている。
ISO10303のこのパートには次のような機能単位が明記されている。
- basic_geometry;
- configuration_management;
- date_time_resources;
- definitions;
- external_references;
- hydrostatics;
- items;
- location_concepts;
- offset_table_representation;
- organisation_resources;
- representations;
- shape;
- ship_design_parameter;
- ship_general_characteristics;
- ship_measures;
- ship_moulded_forms;
- surface_representations;
- wireframe_representations

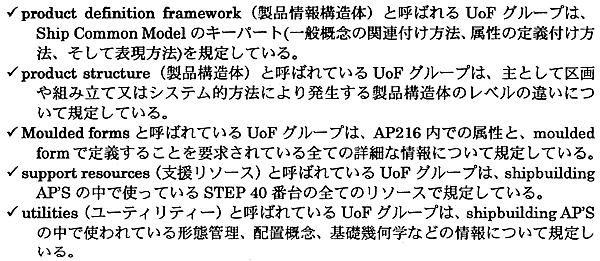

次のようなヘッディングのUoFはグループ化されている。
- moulded forms;
- product definition framework;
- product structure;
- support resources;
- utilities
AP216データモデルについての一般的概要を図.4-1に、機能単位とそれぞれのUoFがサポートしている機能定義を図.4-2に示す。UoFに含まれているアプリケーションオブジェクトはAp216N871ドキュメントの4.2章で定義されている。
