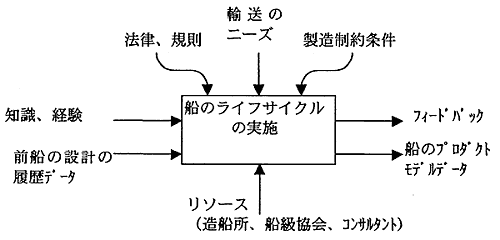

Moulded FormのActivityの概念をIDEF 0の表記法で記述すると下図のようになる。

　

図3-1　IDEF0表記法

　

N871のドキュメントには前述の全Activityに対して、IDEF 0表記法を用いて記述されているが、ここではA1221 create preliminary hull form(初期船体形状生成)のActivityに適用したものを1例として下図に示す。これにより初期船体形状生成の全体の活動が理解されやすくなっている。
