4. AAMの解説[MES]
4.1 はじめに
AAMはAPの対象業務、適用範囲、機能を利用者に明確に示すことを目的としている。本章ではAP215 N821のAnnex F.Application activity modelを解読しながら検証を行った。Annex F.2にはAP215に関係するAAMのIDEF0図式表記がShip AP全体図式と共に記述されている。AP215に関する部分は詳述されている(ただしA12221define compartmentsのみ内容が未設定である)が、その他部分(AP215 スコープ外)は詳述が略されている。Annex F.2の抜粋をAPPENDIX4-1に示す。Annex F.1にはAP215すべてのアクティビティ(モデル化された業務または作業)の解説がアルファベット順に記載されている。APPENDIX 4-2にその1ページ目を抜粋して示す。(記述中*で示されたアクティビティはスコープ外である。)
4.2にAnnex F.2のアクティビティを階層構造にして不す。4.3では囲んだ内のひとつA1222 create preliminary general arrangementsについてAnnex F.1の解説部分の翻訳を行い、対象業務、適用範囲、機能の内容を確認した。4.4ではこの解読で得られた知見を示した。
4.2 アクティビティ階層構造

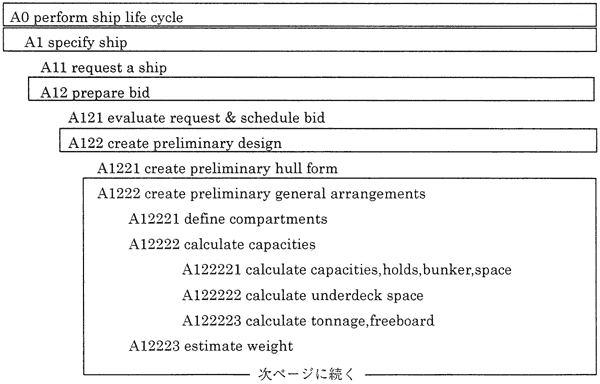

Annex F.2のIDEF0図式表記よりアクティビティを抽出列挙すると以下のような階層構造になっている。四角で囲まれた部分がAP215のスコープを示す。
