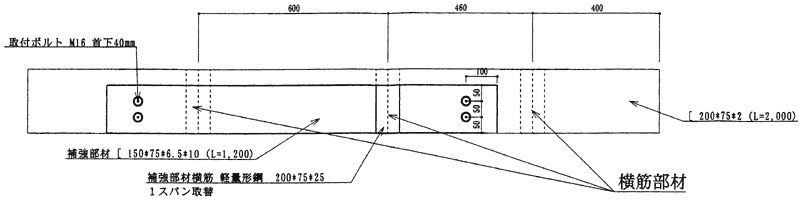

図-6.2　安乗埼灯台保存補修工事　3F天井鉄骨補修方法

破損箇所1]

側断面図

　

側面図

　

接続プレート詳細図

　

使用材料

補強部材　[150*75*6.5*10 (L=1,200)

補強部材横筋　軽量形鋼　200*75*25

ボルト　M16　首下40mm

座金　M16*2枚

ナット　M16

　

溶接は施工に応じて施工、ボルト施工の場合はダブルワッシャーとします。
