2) 油圧湿式摩擦板減速逆転機の構造と作動
(1) 油圧湿式単板減速逆転機
(イ) 構造

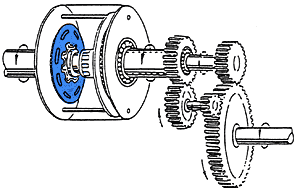

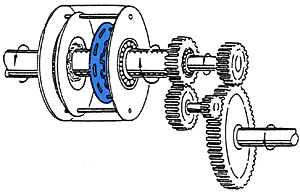

この逆転機は2・162図に示すように前記の機械式クラッチの機構にあるフローティングプレート(中間板)の操作を油圧で行えるようにしたもので作動油は、クラッチに装備した油ポンプにより、潤滑油を圧送、操作切換弁を経て作動筒内に導くようになっている。作動油の経路は2・163図に示す通りである。作動筒の中立保持は、両側の作動油室内にあるばねで行なっている。このクラッチは、クラッチの切換え操作が容易でワイヤ式、油圧式のリモコン装置が取付けられる。
(ロ) 作動
