2・134図　PNジャンクションに電圧をかけた時の様子

2・135図　シリコンダイオード特性

2・136図　シリコンダイオード導通方向

　

(b)　点検と整備

(i)　出力特性テスト

2・137図のように接続し、機関を運転し、ダイナモの回転数が2,500rpmの時、電圧が26V、可変抵抗調整による電流が21A以上であれば良好である。

　

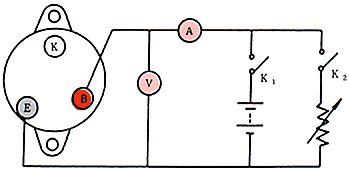

2・137図　出力特性テスト

　

注)1]　K端子は、B・E端子やバッテリへ接続しないこと。運転中に接続すると3相補助ダイオードが焼損する。
