補・50図　鋭い隅部(矢印)から発生した破壊のジェブロン・パターン

補・51図　引張りで破断した1020鋼のディンプル、大きいディンプルは更に小さいディンプルを含む

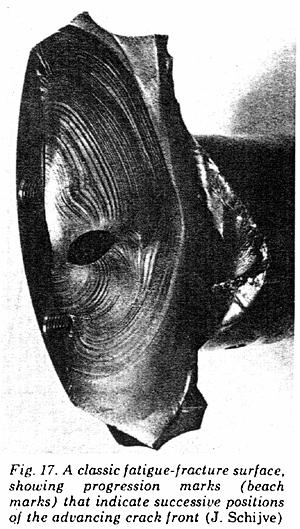

補・52図　連続して進展して行くき裂面の位置を示すビーチ・マーク

　

補・図50、51、52図はMETALS HANDBOOK, Vol. 10 Failure Analysis and Provention Editor, Howard E.Boyer, 8th Edition 1975

AMERICAN SOCIETY FOR METALS

による。
