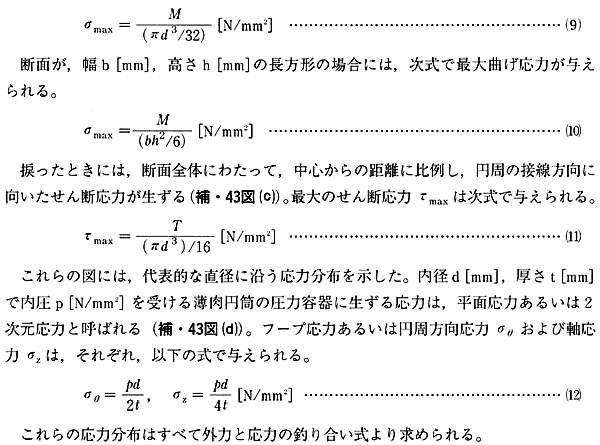

最大の曲げ応力σ_maxは(曲げモーメント)/(断面係数)で与えられるが、円形断面に対しては、次のようになる。

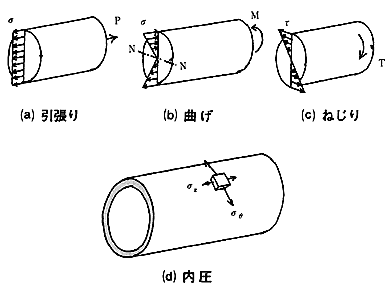

補・図43　種々の負荷により生ずる応力

　

物体内のある点における任意の面とその面上の応力との関係はモールの応力円によって与えられる。これは横軸に垂直応力を、縦軸にせん断応力をとり、最大主応力σ₁と最小主応力σ₂を与える横軸上の2点を通る線を直径とする円である(補・44図)。いま考えている面の法線と最大主応力面の法線のなす角度θの2倍の角度2θを、円の中心Cにおいて、横軸に対してとった半径とモールの円との交点Pの横座標および縦座標が、それぞれ、その面上の垂直応力σとせん断応力τを与える。
