補・41図　延性材料の応力・ひずみ線図

　

3)　せん断応力

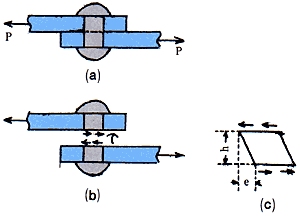

断面積Aの鋲継ぎ手に両側から力Pがかかるとき(補・42(a))、鋲の横断面には板がすべろうとするのを妨げる抵抗力が働く(補・42図(b))。次式で定義される単位面積当たりの値τをせん断応力という。

これは考える面に平行に働く力である。長さh隔たった平行な面がeだけずれたときの相対的なずれの量、すなわち、単位長さ隔たった平行な面のずれの量γをせん断ひずみといい次式で定義される(補・42図(c))。

　

補・42図　鋲継手のせん断応力
