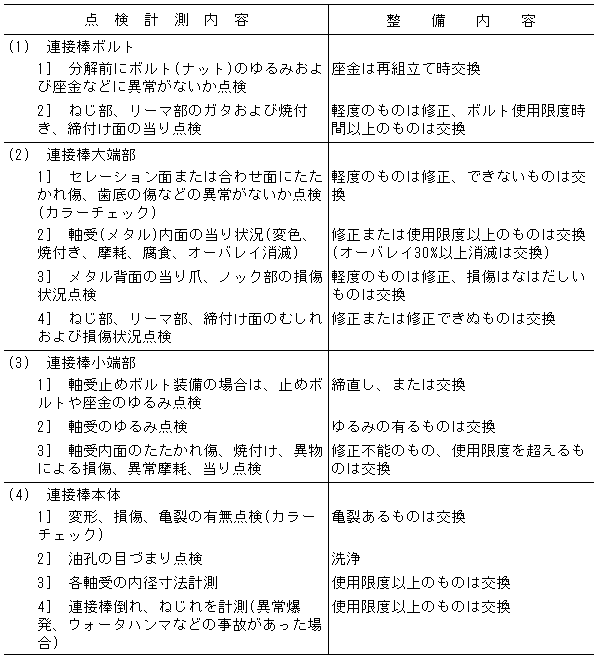

3・6表　連接棒の点検、整備

　

(2)　連接棒ボルトの締付け

従来ボルトの締付けは、トルク法が一般的で、トルクレンチにより締付けトルクを管理していた。しかし、トルク法は座面やネジ部の摩擦係数の影響を受け易く、慎重に作業しても、ボルトの軸力のバラツキが発生するのが実状であった。

　

3・10図　連接棒ボルトの荷重と伸び

　

近年、このトルク法の欠点を補うため、3・10図に示す弾性域・角度法が採用されてきている。

図は、横軸にボルトの伸び、縦軸にボルトの締付ける力を表したもので、弾性域・角度法ではボルト座面の肌付きからの回転角を管理するので、座面やネジ部の摩擦に関係なくボルトの伸びが決まるので、締付け力のバラツキが少なくなる。

さらに、塑性域・回転角度法によって回転角(ボルトの伸び)に鈍感な範囲まで締め付ける方法も採用されてきている(連接棒ボルトのみ)。
