[資料1]
障害物による受信/送信信号減衰の概算方法
障害物による減衰は下記の方法で容易に計算できる。また、計算方法には、障害物の形状により2つの方法がある。
障害物の形状が空中線・ポールやマストの様な円筒形の場合は"チャートI"を使用して計算する。またレーダーマストや船壁の様な円筒形以外の場合は"チャートII"を使用して計算する。

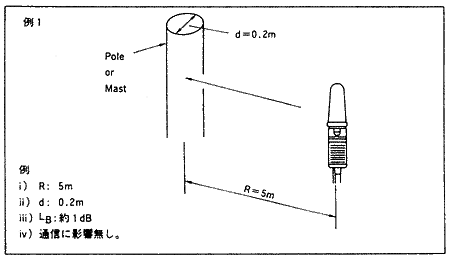

イ. チャートIを使用した計算方法
i) 空中線から障害物の距離(R)を算出する。R(m)
ii) 障害物の直径(d)を算出する。d(m)
iii) チャートIより減衰量(LB)を読み取る。LB(dB)
iv) 減衰量が通信に影響無いか確認する。
