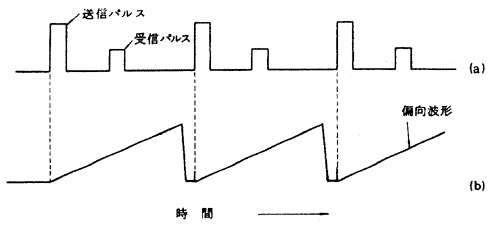

図4・3　ブラウン管偏向波形と送受信パルス

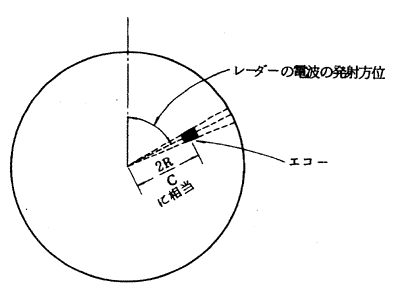

図4・4　平面位置表示

　

4.2　送信機

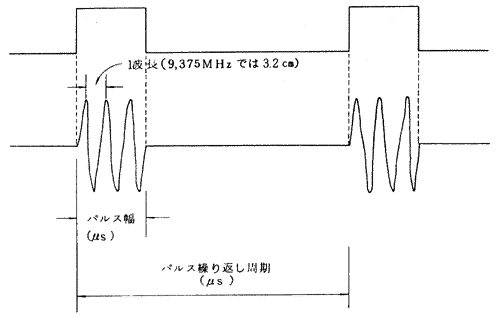

レーダーでは、図4・5に示すように極めて短い時間(一般にショートレンジで0.08〜0.1μs、ロングレンジで0.6〜1.3μs)だけ、一定振幅のマイクロ波を繰り返し送出する。このような電波をパルス波といい、パルスが送出されている時間をパルス幅、一つのパルスが発射され、引き続いて次のパルスが発射されるまでの時間をパルス繰り返し周期という。

図4・5　送信電波
