陽極の各空洞に共振が生じると、各空胴の入口のところには、共振周波数で振動をする図3・4に点線で示したような高周波電界ができているので、ある電子はそこで加速され、ある電子は逆に減速をされる。こうして、一部の電子が陰極の近くに戻ったり、陽極に吸収されたりしながら、加速された電子が固まっていく傾向を生じ、もし、電界と磁界の強さが適当なら結果的には図3・4に影で示したような形に集まった電子束が、高周波電界の振動に同期して矢印の方向に回転をするようになる。

　

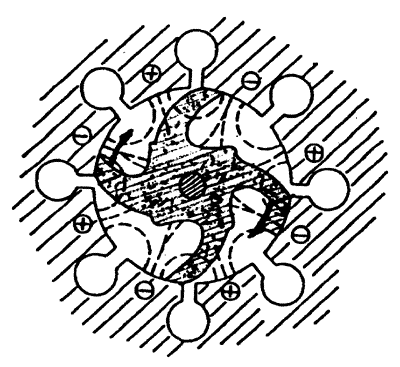

図3・4　 空胴マグネトロン内の電子の運動

　

このような電子束の回転は、各空胴共振器に振動エネルギーを供給し、いつまでも振動が持続することになる。このようなマイクロ波の振動は、図3・3に示すように、一つの空胴共振器から出力用のループによって外に取り出される。

代表的なマグネトロン2J42Aの特性は次のようなものである。

・陰極　傍熱形

ヒーター電圧　　　6.3 V

ヒーター電流　　　0.52A

予熱時間　　　　 2分間以上

・周波数　　　　　　　　9375±30MHz

・パルス出力　　　　　　17 kW以上

・パルス陽極電流　　　 8 A

電圧　　　　　 7.6 kV

入力　　　　 61 kW

・陽極温度　　　　　　　120 ℃

・パルス幅　　　　　　　2μsec

　

3・2　クライストロン

　

クライストロンは、航海用レーダーの受信機の局部発信器に使用されているが、最近はマイクロ波用半導体のガンダイオードに置き換えられつつある。クライストロンは速度変調管とも呼ばれ、直進形と反射形の二種類がある。
