(5)　ケーブルの電圧降下の計算

レーダー用船内電源の入力回路などで、ケーブルの導体抵抗による電圧降下を算出する場合には、以下の計算による。特に、直流 100ボルト未満の船内電源を用いるレーダーの場合、ケーブルによる電圧降下が大きく影響するので、使用するケーブル心線の断面積と布設の全長に注意が必要である。

(a)　導体の抵抗は、長さに比例し、断面積に反比例する。

　

　

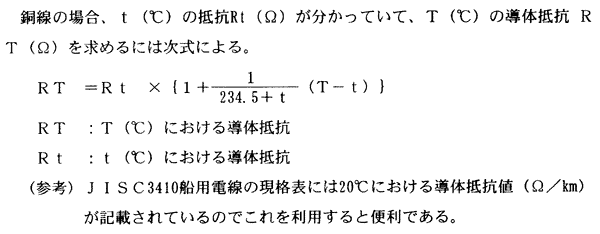

(b)　導体の抵抗は、温度により変化する。

　

　

(c)　直流2線式の電圧降下

e=2×R_T×l×I

e： 電圧降下量(V)

R_T： T℃におけるケーブル1m当たりの導体抵抗値(Ω/m)

l： ケーブルの片道長さ(m)

I： 機器の始動電流又は定常電流(A)

(d)　単相交流2線式の電圧降下

e=2×I×ｌ(R_T　Cosθ+XSinθ)

θ： 負荷の力率角

X： ケーブル片道の1m当たりのリアクタンス(Ω/m)

　

=2πfL/m

(Lはヘンリー)
