なお、初期計画段階に於て電動機の始動電流の値が明確でない場合には下記の簡易決定法により発電機定格出力の約1/8以下の定格出力の電動機は直入始動とし、1/8を超える電動機は減圧始動とすることで計画してよい。

ただし、この場合は電動機の始動電流が明確になった段階で(式30) により電圧降下を計算し必要あれば計画を変更しなければならない。

　

図2.25　投入電流と発電機瞬時電圧降下

　

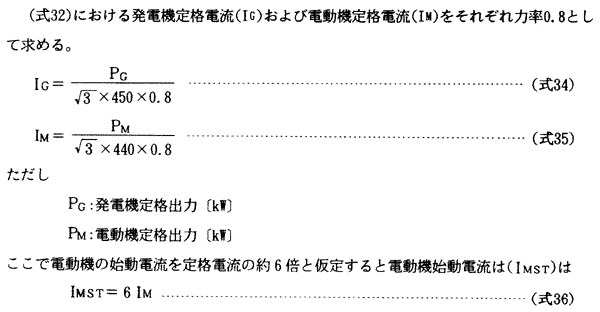

〔簡易決定法〕
