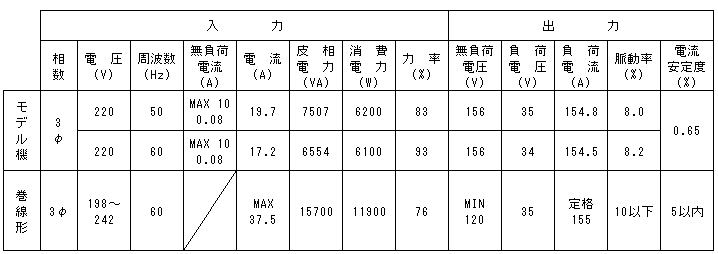

3.3.3　安定器ユニット2台により6kW出力の点灯試験を行い諸性能を取得し、当社標準6kW巻線形安定器との性能を比較した。

　

巻線形安定器の数値は仕様を示す。

　

比較結果

1　60Hz入力においては、力率が約18%改善され、消費電力は約49%省電力化された。

2　出力電流安定度が約87%改善された。

　

3.4　容積および質量の比較

　

モデル機と当社標準の巻線形安定器の容積および質量の比較をした。

比較結果を表4に示す。

　

表4

　

比較結果

1　容積において、約47%の省スペース化をすることができた。

2　質量において、約80%もの軽量化を図ることができた。
