(d)　APLパルスシーケンス

APLパルスシーケンスの測定結果を図5-24に示す。

　

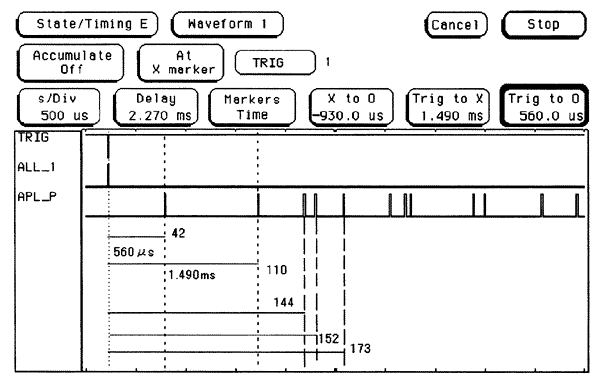

図5-24　APLパルスシーケンス

　

図5-24及び表2-3より1番目、2番目のパルスは

　

1番目: (42-1)/(10.23MHz/20/7)=561.09μs

2番目: (110-1)/(10.23MHz/20/7)=1.491ms

　

となる。
