圧縮型CLNPパケットのヘッダ・フィールドは、次の各項に定義のとおりとする。

　

J.1.1.1　ペイロード

　

4.7.1項の図4-1に定義のとおりとする。

　

J.1.1.2　圧縮タイプ

　

図J-3に定義のとおりとする。

　

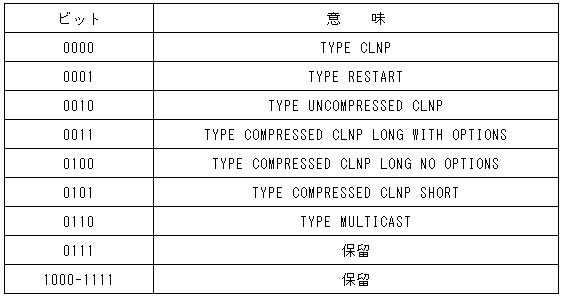

図J-3　ISO8473(0001₂のペイロード・フィールド値)の圧縮フィールド(タイプ特定情報フィールド)定義

　

J.1.1.3　Q

　

QOS情報の有無を示す。設定しない(Q=0)場合、元のパケット内にはQOSのオプションを含まないものとする。

　

J.1.1.4　インデックス番号

　

インデックス番号は、各NSAPペアごとに変更するものとする。インデックス番号の値域は0〜127とする。インデックス番号が全く残っていない場合、CT3分間使用していないインデックス番号(システム・パラメータ)を使用(すなわち、再割当て)するものとする。利用できる再割当て可能なインデックスがない場合は、そのパケットを非圧縮型として送信しなければならない。

　

J.1.1.5　QOS

　

QOSフィールドは、リストした順番通りS/T、T/C、E/T及びE/Cの各ビットで構成するものとする。輻輳経験(CE)ビットは、Cフィールド(図J-4参照)に送信するものとする。
