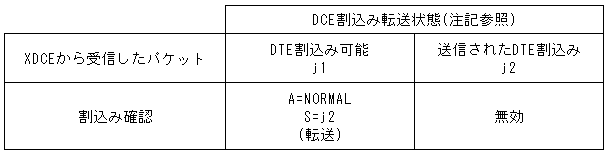

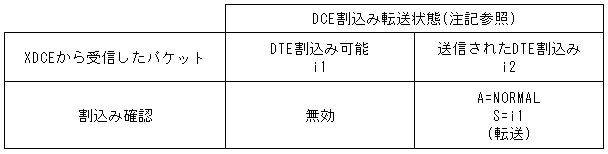

表I.11-10　DCE割込み転送状態に及ぼすXDCEの影響

　

注)表の各項目は次のように定義されている。A: 取られる措置、S: 入る状態、D: この措置の結果として生成されるパケット内で使用する診断コード、DISCARD: 受信したパケットをXNIバッファからクリアする必要があることを示す。INVALID: パケットと状態の組合せができないことを示す。

　

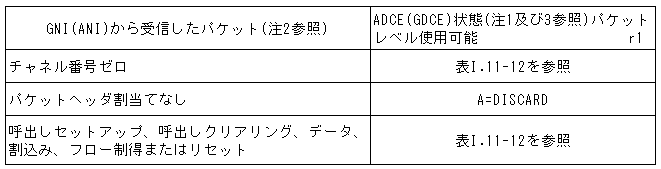

表I.11-11　ADCE(GDCE)パケット層使用可能状態に及ぼすGNI(ANI)の影響

　

注)

1.　XDCE状態は、必ずしもDTE/DCEインタフェースと同じ状態とは限らない。

2.　同位XNIからのパケットはすべて、この状態で示すように評価の前に重複がないか確認している。

3.　表の各項目は次のように定義されている。A: 取られる措置、S: 入る状態、D: この措置の結果として生成されるパケット内で使用する診断コード、DISCARD: 受信したパケットをXNIバッファからクリアする必要があることを示す。INVALID: パケットと状態の組合せができないことを示す。
