F.2.8　Mダウンリンク・システム・データ・セグメント(一般的要素)

　

ダウンリンク・システム・データ・セグメントは、24ビットまたは3オクテットで構成する。メッセージID、地上局コード及び自局ユーザIDの各フィールドは、網加入要求メッセージを除くすべてのダウンリンク・メッセージに共通である。これらのフィールドは、本付録のそれぞれ2.1.1項、2.1.6項及び2.2.1項に定義されている。

　

F.2.9　網加入要求メッセージ

　

網加入要求メッセージは、送信している航空機のICAOアドレスのみを含む24ビットで構成されている。メッセージIDフィールドの必要性をなくし、かつ、依然として受信者がメッセージのタイプを確認できるようにするため、個別の同期シーケンスが使用される(2.5.4.1.2項参照)。このメッセージを以下の図F-8に示す。

　

図F-8　Mダウンリンク(網加入要求メッセージ)

　

F.2.10　ポーリング応答及び予約要求メッセージ

　

ポーリング応答は、Mアップリンク(通常メッセージ)内に含まれるポーリングに応答するために航空機が使用する。予約要求のスロットは、航空機がデータ伝送の認可を要求するために使用する。ポーリング応答及び予約要求の各メッセージは、図F-9に示すように同じメッセージ・フォーマットを使用する。

　

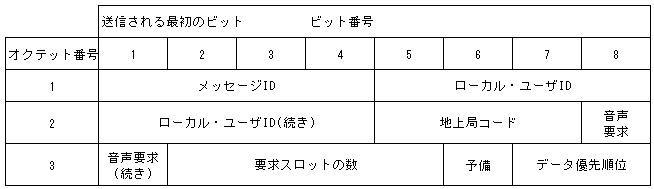

図F-9　ポーリング応答及びMダウンリンク(予約要求メッセージ)
