図2.

げき針が突出したまゝの状態図

前項のようにげき針は自由に前後に動ける状態であるべきであるのに、古い油に混じった錆やゴミが上図のように固まって隙間に詰まるとげき針が後退しないこととなる。

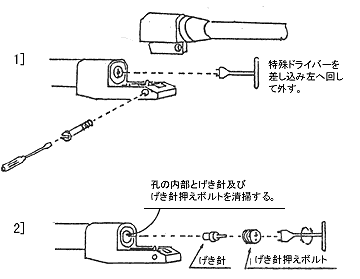

このような場合は右図の要領で分解して清掃の上復旧する。

図3.

図4.

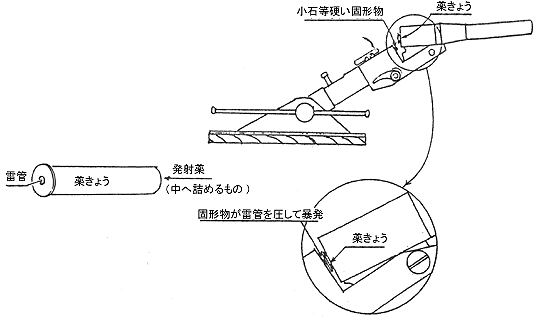

硬い固形物がげき針と薬きょうの間へ狭まった場合。

固形物が雷管を圧して発射薬が爆発する。
