4)　設定ユニット(タッチスイッチ付き表示器)には、次のような機能を有するようにした。

･　収録データの表示(図2参照)

データは画面上にリアルタイム表示する。

センサー数24個分のデータを1画面上に表示する。

また、上記3)で算出したデータも同時表示する。

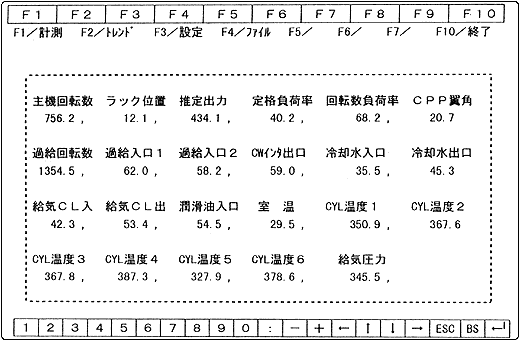

図2　収録データ表示

･　トレンド表示

データ数5個分を同時表示するが、本装置では次の項目に固定した。

機関回転数、燃料ポンプラック位置、過給機回転数、定格および回転数負荷率

　

･　定数の設定･変更

センサーアンプとしてのスパンとオフセット。

当該機関のラック位置目盛と入力電圧の関係。

当該機関の定格出力。

データ収録周期(2秒〜5分)。

トレンド表示画面上の時間幅(横軸)。
