6.2.3　RF部の機能及び性能

RF部(以下、シュードライト送信機と称する)の機能及び性能について検討を行った。以下に、検討結果を示す。

参考資料：LAAS Signal-in-Space Interface Control Document Final Draft Febrauary 20,1998

(1)シュードライト送信機の機能

1]　地上疑似衛星の実験を考慮し、運搬及び設置が容易に行えること。

2]　入力信号を周波数変換し、シュードライト信号周波数(1575.42MHz)で出力すること。

3]　シュードライト送信機単体で動作すること。また、外部から供給される基準周波数信号によっても動作できること。

4]　基準周波数信号を外部に出力すること。

5]　出力信号のモニタ端子を有すること。

6]　出力信号のオン/オフ制御が行えること。

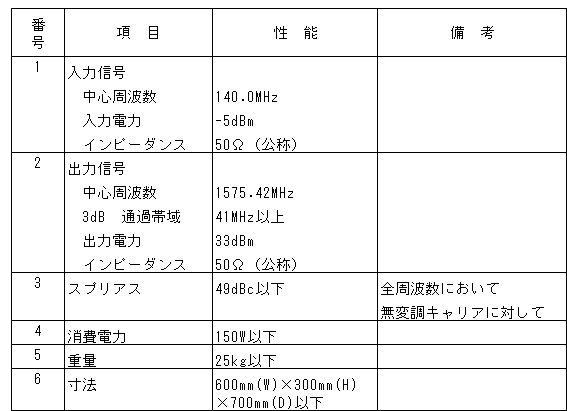

(2)シュードライト送信機の性能

　

7.　シュードライトRF部の製作

GBAS及びシュードライトのシステム要求要件、基本設計に基づきシュードライトRF部の詳細設計、製造、試験を実施した。

　

7.1　詳細設計

　

7.1.1　系統図及び外観図

シュードライトRF部(以下、シュードライト送信機と称す)の系統図を図7-1に、外観図を図7-2に示す。
