2-2.　インテリジェント調光器(頭脳を持った調光器)

(1)　インテリジェント機能

1.　負荷の短絡、過電流が発生したとき自動遮断

2.　負荷の漏電、短絡、過電流のトラブル情報のモニターバック

3.　実出力レベル、負荷接続の有無(ランプ切れを含む)のモニターバック

　

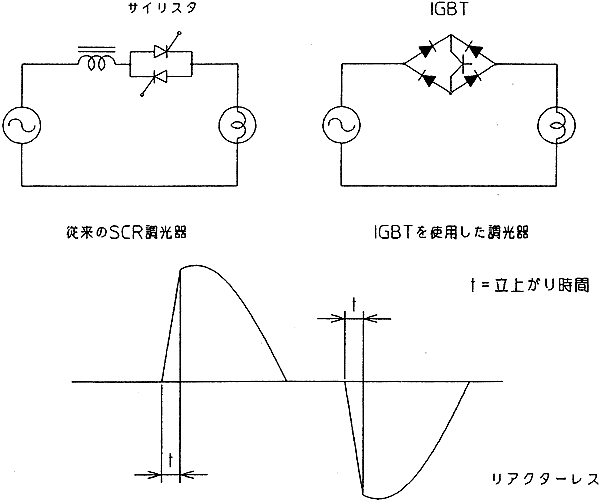

(2)　IGBTを使用したインテリジェント調光器

　

IGBT=(Insulated　Gate　Bipoler　Trasistor)

　

集中型調光器──調光機械室に集中的に設備する。メンテナンスが容易。負荷配線が長くなる。電圧降下が大きい。

分散型調光器──スノコ上、ブリッジ上、ギャラリー等に調光器を分散設備する。メンテナンスは若干困難。負荷配線が短くなり電圧降下は少ない。(但し騒音の問題があり、リアクタレスが必要となる)
