EMl SUPPRESSION FILTER

　

■特長

　

1.半導体ICの入出力端子に侵入してくる静電サージを効果的に吸収し、サージの侵入によるICの破壊を防止します。

2.薄型、低背形状ですので高密度実装に適しています。

[当社従来エミフィル(DSS306)に比ぺ体積比57%]

　

■用途

　

コンピュータおよび周辺機器、複写機、通信端末器等の半導体保護、EMI対策

　

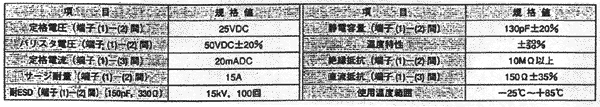

■定格(VFR303-351AY25)

　

　

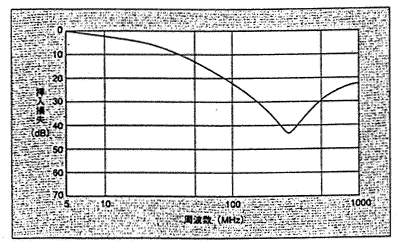

■挿入損失特性(代表値)

　

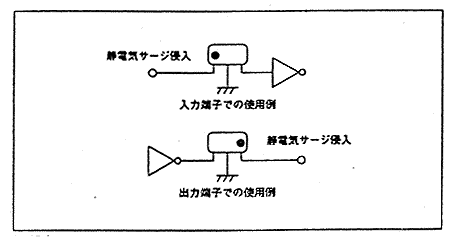

■使用法

　

　

静電気サージ侵入側に(1)番端子(●のついた端子)を接続してください。(方向性がありますのでご注意ください。)

　

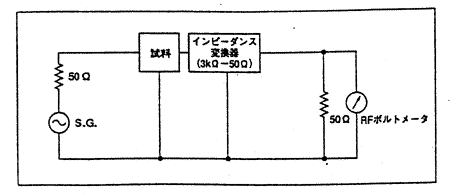

●挿入損失測定回路

デジタル信号回路での使用状況により近付けるため、50Ω-3kΩ系の測定回路で測定しています。

　

資料2-16
