SNコイル　トーキン製

SN Coils

SNTシリーズ

SNT Series

　

概要　Outiine

　

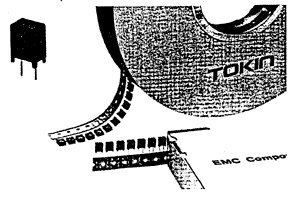

ノイズ対策用として実績のあるSNコイルの実装性を大幅に改善じた、ケーシングタイプのSNコイル.自動実装に最適なテーピング仕様もラインアップしています。

A casing-type SN coil that features improved mounting characteristics. A tape-type coil is available for automatic mounting.

　

用途　Applications

　

●パソコン、マイコン応用機器、周辺端末機器等のイミュニティ向上

●IC応用家電など誤動作防止用、その他あらゆる電子機器

・lmproving noise immunity or personal computers,microcomputers,peripheral and related devices

・Countermeasures to prevent malfunction of electronic home appliances and virtually all other kinds of electronic equipment

　

特長　Features

　

●小型、高性能で低価格です

●ノイズ吸収効果が抜群です

●従来のリング形状に比べ耐振動性に優れています

●テーピング仕様は自動挿入に最適です

●プリント基板上の電源ラインEMI防止ができます

●0.5〜3AのDCラインまたは大電流信号ラインのEMI防止ができます

・Compact size,high performance and low cost

・Unparalleled noise absortption capability

・Superior vibration resistance to conventional toroidal types

・Available in tape format for automatic installation

・EMI suppression for PC boards at power lines

・Ideal for power lines of 0.5 - 3A, and for current signal lines

　

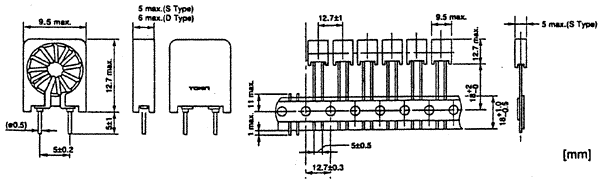

形状・寸法 Shapes and Dimensions

　

　

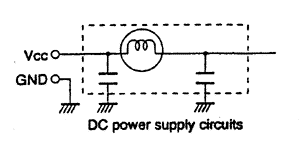

使用方法 Design Example

●2次側に電圧電源回路ノイズ対策

　

　

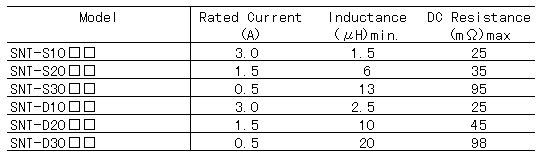

仕様　Specifications

　

*Packaging： Loose type/tape type (flat)

*Tape size standard： Confoems to EIAJ

*SN coils are disigned for EMI countermeasures. For coils for noise immunity (esp. impulse noise), please consult us.

*Not insuning current for inductance

　

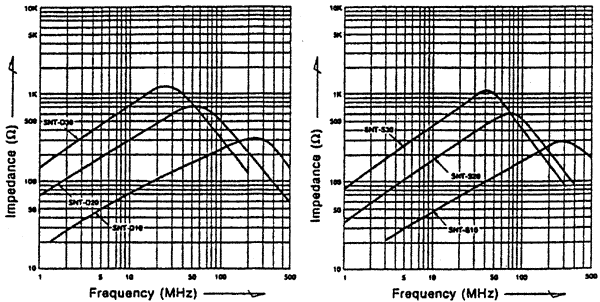

インピーダンス特性　Impedance vs.Frequency

　

資料2-12
