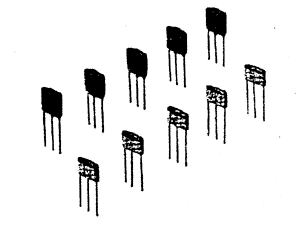

概要 Outiine
L、Cの組合わせによる集中定数型に対し、2枚の対向導体が巻かれて構成された分布定数型フィルタはLとCの分布量が単位的に変化し、広帯域にわたり優れた特性を得ることができます。
This distributed constant filter consists of two conductor sheets wound opposite each other; Compared with LC concentrated constant filters, its distributed inductance and capacitance can be individually changed, hence, it offers excellent characteristics over a wide band.
特長 Features
●集中定数型フィルタに比べ、波形のなまりが少ない。
●フィルタ挿入時の入出力波形のなまりがほぼ同等。
●広帯域にわたり、高減衰効果が得られる。
・Low signal attenuation compared with concentrated constant filters.
・Nearly equal signal attenuation of input and output signals when the filter is inserted.
・High attenuation level over a wide band.
用途 Applications
●テレビ、ビデオ等映像機器における高速信号ラインの対策
●各種マイコン応用機器の高速IC等におけるVCC回路のリプル対策
●パソコン、ワープロ、LBP等に使用されるコンポジットビデオ信号回路における対策
・Noise elimination for high-speed signal lines in television and video processing equipment
・Ripple elimination in the VCC circuits of high-speed ICs in microcomputer controlled equipment
・Noise elimination for composite video signal circuits used in personal computers, word processors and LBPs

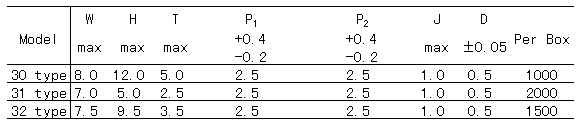

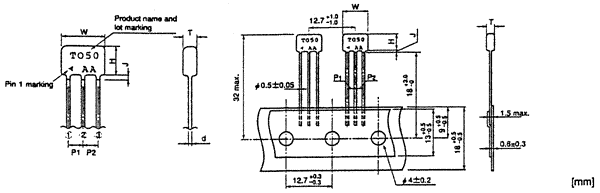

形状・寸法 Shapes and Dimensions
