SIP巻線タイプT型フィルタ
ZJSCシリーズ
TDK製
定格電流0.06〜0.5A
特長

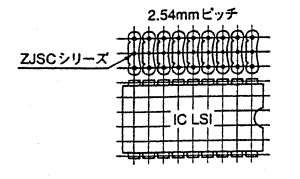

1)寸法精度が高いことから自動挿入機のヘッドがつかみやすく、DIPタイプICの両端子配列に2.5mmの間隔で挿入することができます。
2)カットオフ周波数から高減衰領域までの立ち上がりが急峻であるため、信号の通過帯域と阻止帯域とが近接している場合に、信号成分を減衰させることなくノイズ成分をカットすることができます。
3) カットオフ周波数の異なる製品をシリーズ化しているので、用途に応じて使い分けが可能です。
4)超小型インダクタの巻線技術、継線技術および面実装技術などの生産技術により、高信頼性です。
5)超小型インダクタの採用、部品厚みの統一化によって凹凸を小さくし、また丸形リード線の採用により自動挿入機でのクリンチ性、PC基板へのリード挿入が優れています。

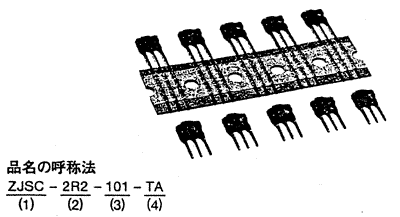

(1)シリーズ名
(2)インダクタンス値 2R2：2.2μH×2
(3)コンデンサ容量値 101：100pF
(4) 包装形態 TA：テーピング仕様
単品の場合は不要です。ただし、自動挿入時にTDKアピサートをご使用の増合は“TAM”として下さい。
用途
HE機器(デジタルTV、デジタルVTR、CD、DATなど)
0A機器(コンピュータ、端末機器、ワープロ、ファクシミリなど)
FA機器(ロボット、NC工作機、プロセスコントローラなど)

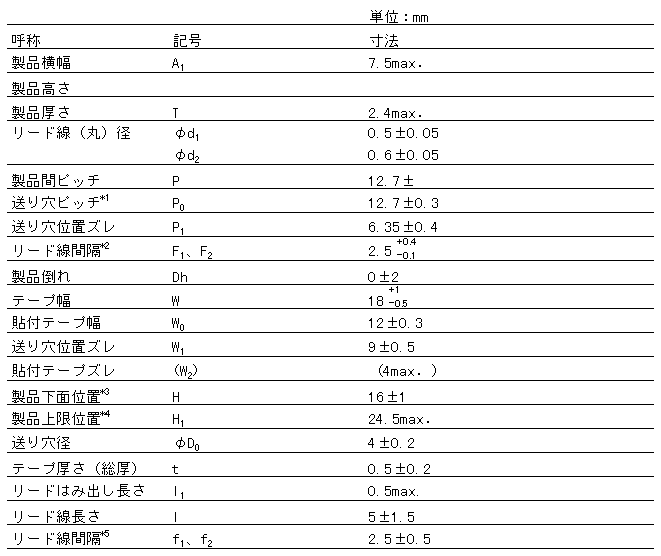

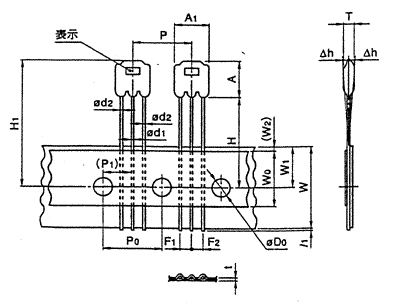

形状・寸法
